MARKATOR - Ručni prijenosni uređaj za označavanje

Glave za označavanje MV5 M50, MV5 M80 i MV5 M120 su idealne za neovisno označavanje teških, nepokretnih i stacionarnih proizvoda direktno na mjestu proizvodnje. Najmodernija tehnologija omogućava velike brzine označavanja. Precizan i stabilan mehanizam, dvostruke linearne vodilice za X i Y osi osiguravaju izuzetnu preciznost samog označavanja koje zadovoljava kriterije u svim granama industrije. Sve glave za označavanje su opremljene robusnim linearnim vodilicama i motorima za rad u svim položajima. Označavanje se vrši iglom od tvrdog metala. Igle su dostupne u nekoliko veličina, ovisno o zahtjevu označavanja. Igla oscilira pogonjena pneumatskim pogonom te ju je moguće obnoviti nekoliko puta. Vodilica igle ne zahtijeva nikakvo održavanje. Postoji opcija i stupne vodilice za rad na stolu.

• Visoka funkcionalnost kroz kombinaciju s različitim sustavima upravljanja.
• Ručni sustav označavanja koji štedi prostor i vrlo je praktičan.
• Kompaktna konstrukcija i ergonomski dizajn.
• Visoka funkcionalnost zahvaljujući MARKATOR modularnom sustavu dizajna.

Brz

• Izuzetna preciznost zahvaljujući visokokvalitetnim dvostrukim linearnim vodilicama.
• Oscilirajuća igla za brzo i precizno označavanje linija.
• Visoka mogućnost ponavljanja.
• Kraće vrijeme označavanja zahvaljujući najnovijim tehnologijama upravljanja.

• Izuzetno precizni rezultati označavanja bez izobličenja.
• Optimalni prijenos snage na radni komad koji se označava.
• Visoka snaga označavanja zahvaljujući pogonu pneumatskog alata.
• Opcionalni komplet ventila dostupan za maksimalnu dubinu označavanja.

Tehnički podaci:

Površina označavanja (x/y)	50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm
Dostupne visine znakova	1,0 do 24,9 mm ili 1,0 do 44,9 mm
Smjer označavanja	Svi, od 0° do 360°
Fontovi	Standardni, slično kao DIN 1451; u kontinuiranoj liniji ili pojedinačne točke, veličine 5 x 7 i 9 x 13
Pogon igle	Pneumatski
Dostupni znakovi	Brojevi 0 – 9, Velika slova i mala slova A - Z; a - z; razni znakovi npr , ; / itd.
Rezolucija motora	0,05 mm za veliku kvalitetu označavanja
Težina	3,2 kg

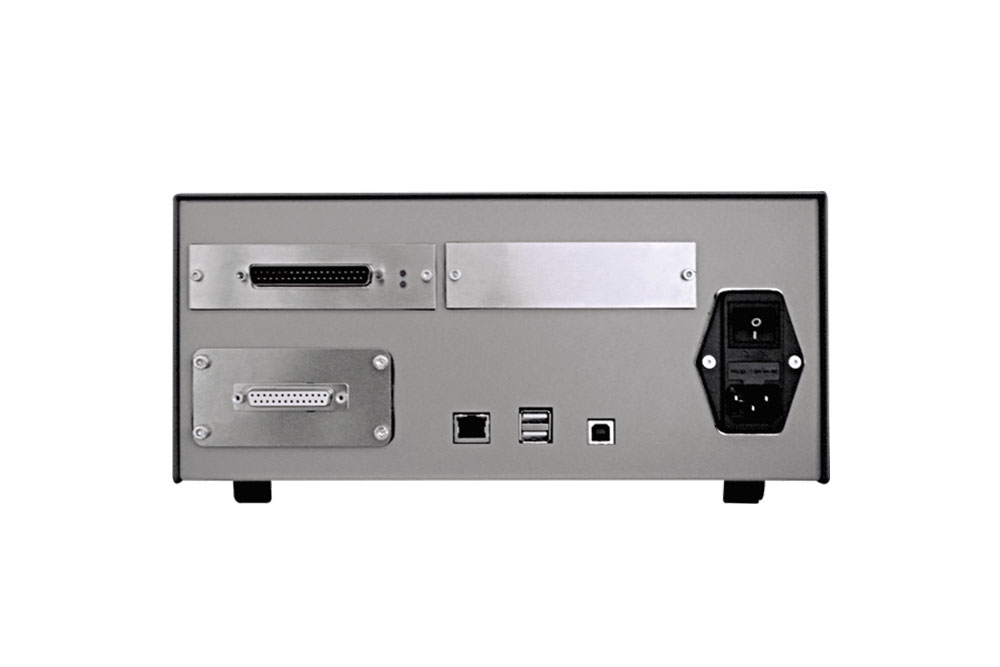

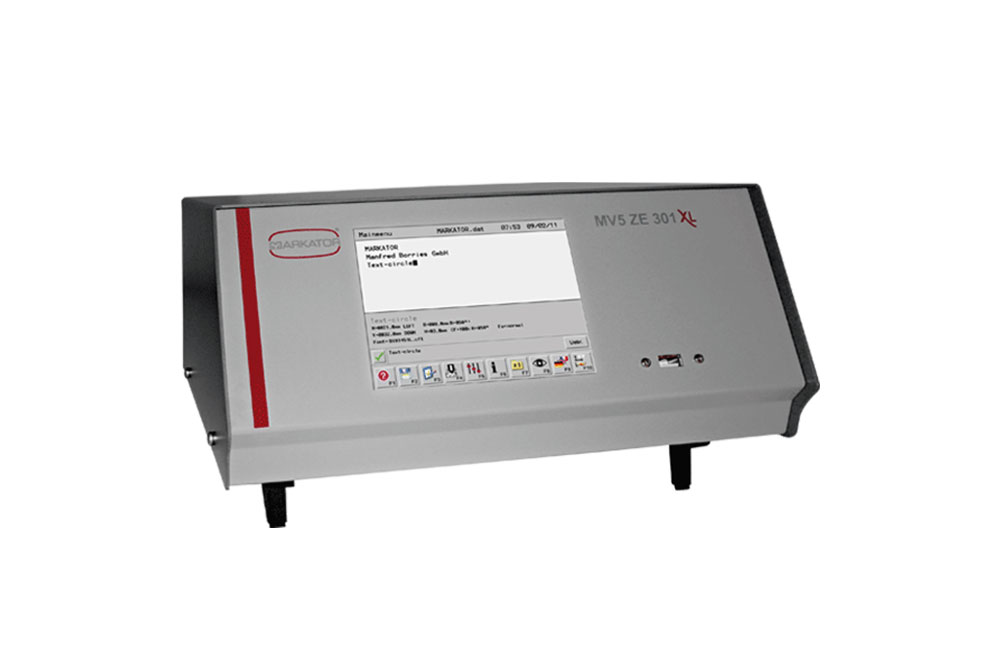

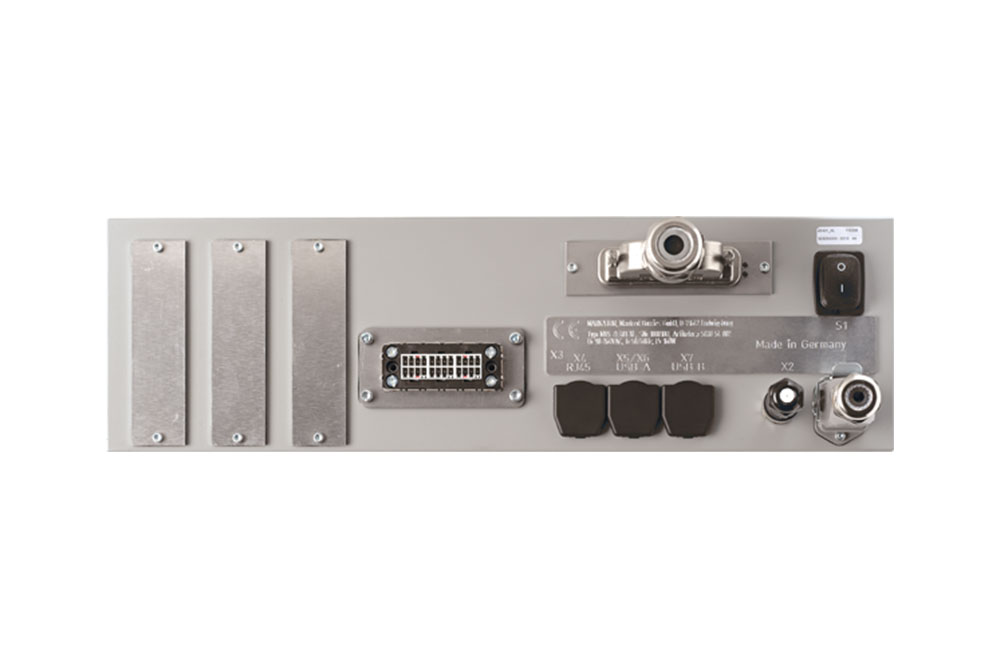

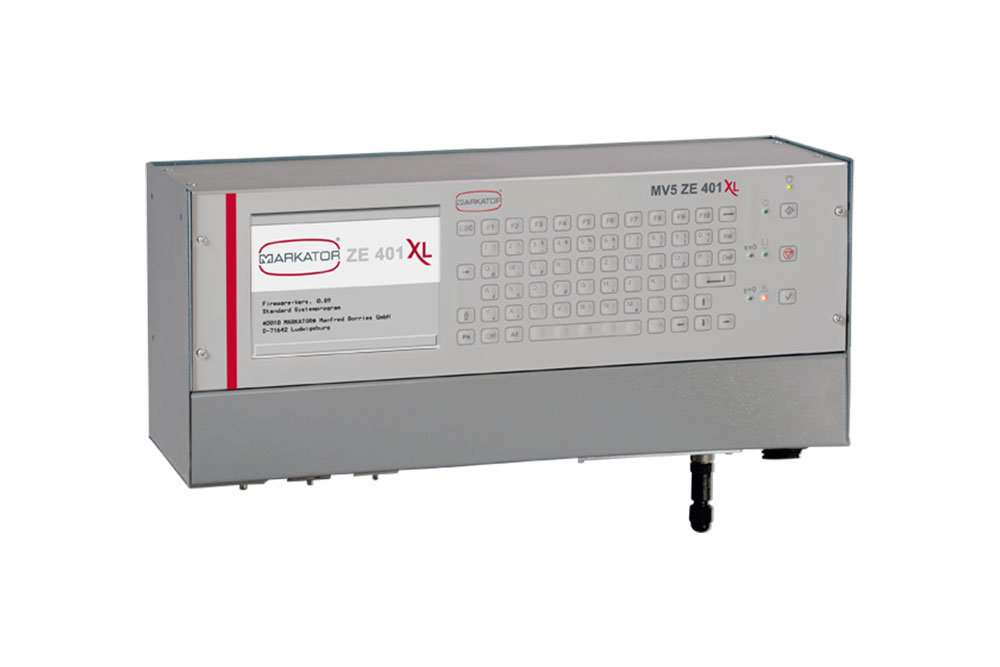

Model	MV5 ZE 301 XL	MV5 ZE 401 XL
19" verzija	ne	da
Plug-in utori	2	4
Sučelja	3x USB-A, 1x USB-B, RJ45	2x USB-A, 1x USB-B, RJ45
Dimenzije	303 x 252 x 145 mm	485 x 180 x 133 mm
Unos podataka	USB tipkovnica	Integrirana / USB tipkovnica

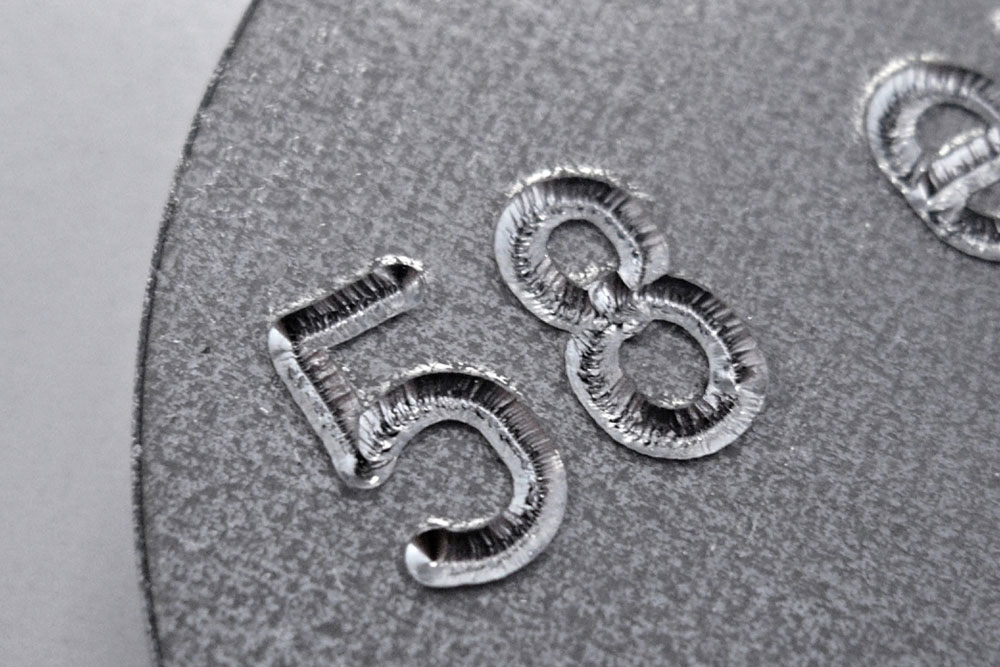

Izgled oznaka označenih na različitim materijalima sa Markator i FlyMarker uređajima za označavanje.

Više primjera označavanja

Trgostal-Lubenjak d.o.o. je od 2012. godine ovlašteni distributer i serviser Markator uređaja za označavanje. Također nudimo uslugu označavanja, a možete zatražiti i prezentaciju na licu mjesta na radnim komadima koje označavate kao i obuku operatera.
