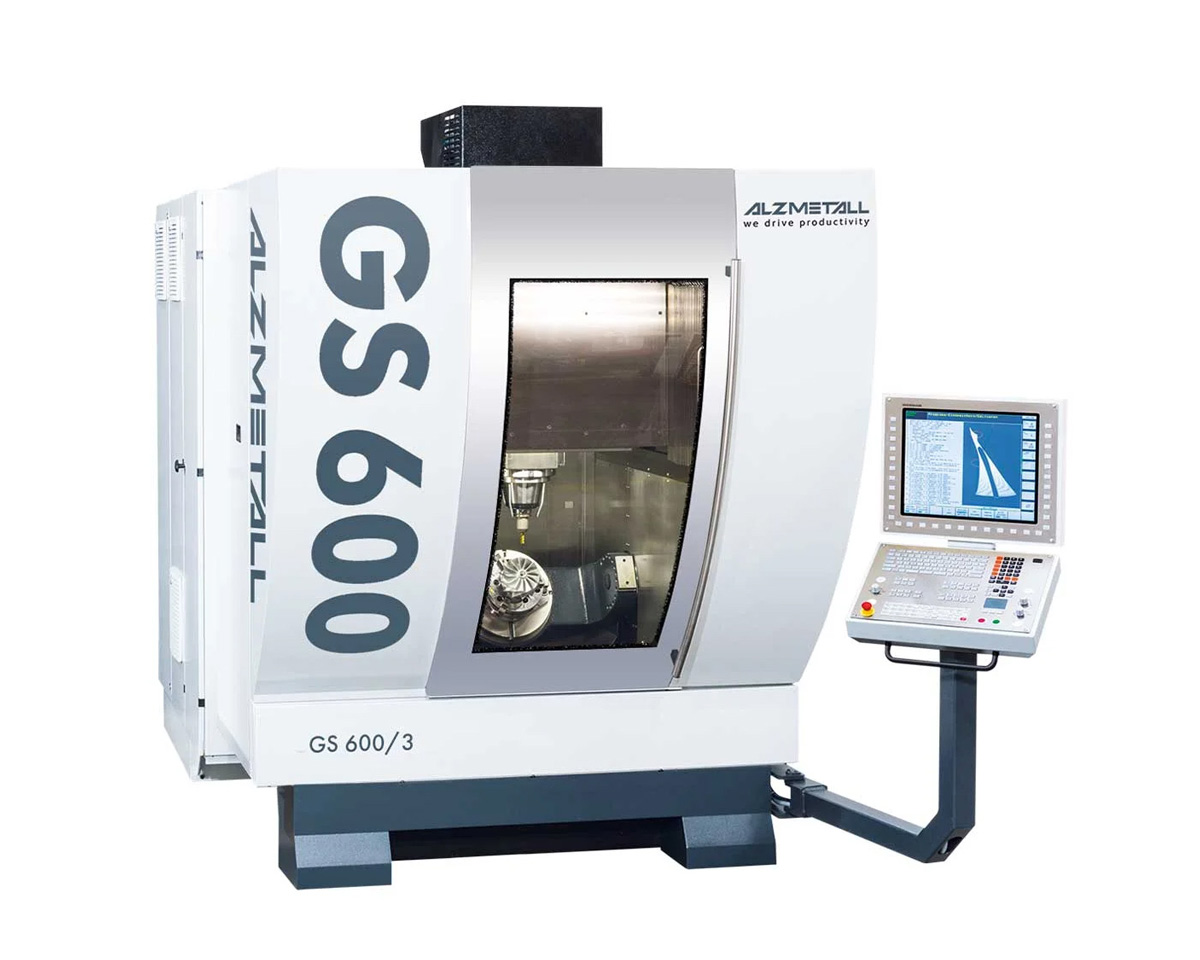

ALZMETALL - CNC Obradni centar s 3 osi

• ALZMETALL-Gantry-Conzept (AGK)
• Sivi lijev i sferoidni grafitni lijev
• Monobloc Travel-System-Carriage s ugrađenim Box-in-Box-sustavom
• 2-struko linearno navođenje za X-Y-Travel System-Carrie i 4-struko linearno navođenje za Z-os s Travel-System-Carlief integriranim pogonskim vretenom
• Primjena hibridne strojne obrade kao što su: bušenje/glodanje/tokarenje i brušenje u jednom stezanju
• Do 750 kg težine obratka uključujući uređaj za stezanje na GS 600E/3 (statički stol)

Hod osi (XxYxZ)	460 x 600 x 400 mm
Udaljenost od vretena	Do 550 mm
Nosivost stola	750 kg
Max. brzi hod X / Y / Z kod TCP	30 m/min
Prihvat alata	HSK-A63
Snaga motora vretena kod CDF 25% max.	26 kW
Okretni moment kod CDF 25% max.	116 Nm

• CNC-Upravljanje - Heidenhain TNC 640 (Standard)
• CNC-Upravljanje Siemens SINUMERIK 840 D sl
• 3D ticala s infracrvenim prijenosom
• Sustav za postavljanje alata
• Kamera i ekran
• Magazin za alate: Twin-Disc magazin s 76 pozicija za alate
• Magazin za alate: Rack-Type magazini projektirani za 224 pozicija za alate
• Kompleti opskrbnih jedinica: Bundle setovi A, B, C za sustave hlađenja i čišćenja s visokim tlakom do 80 bara, uz izbor Scratch-Type ili Hinge-Type-Conveyor transportera
• Jedinica za ekstrakciju maglice
• Daljinska dijagnostika i održavanje
• Ispitivanja kod primopredaje obradnog centra: Obradak prema ALZMETALL standardu, uz mogućnost izbora obratka korisnika (opcija)
• Usluge: Obuka za NC-programiranje, obuka operatera za Heidenhain i Siemens sustave, instalacija i puštanje u rad obradnog centra, razvoj procesa, podrška u proizvodnji, servis i održavanje
• Dodatne usluge: Postavljanje i detekcija alata, jedinice za ekstrakciju maglice, oprema za obradu grafita, rješenja po mjeri korisnika
