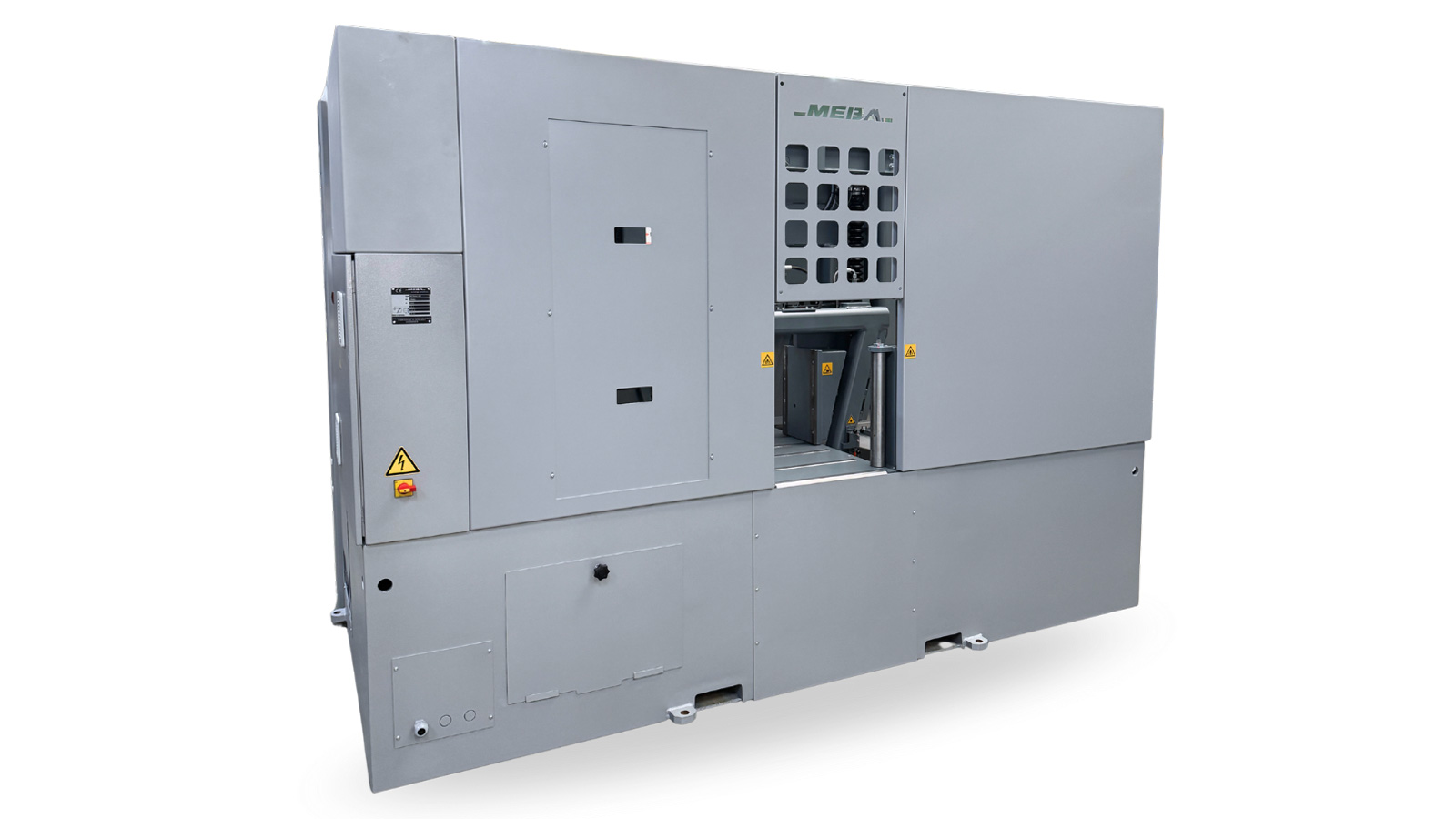

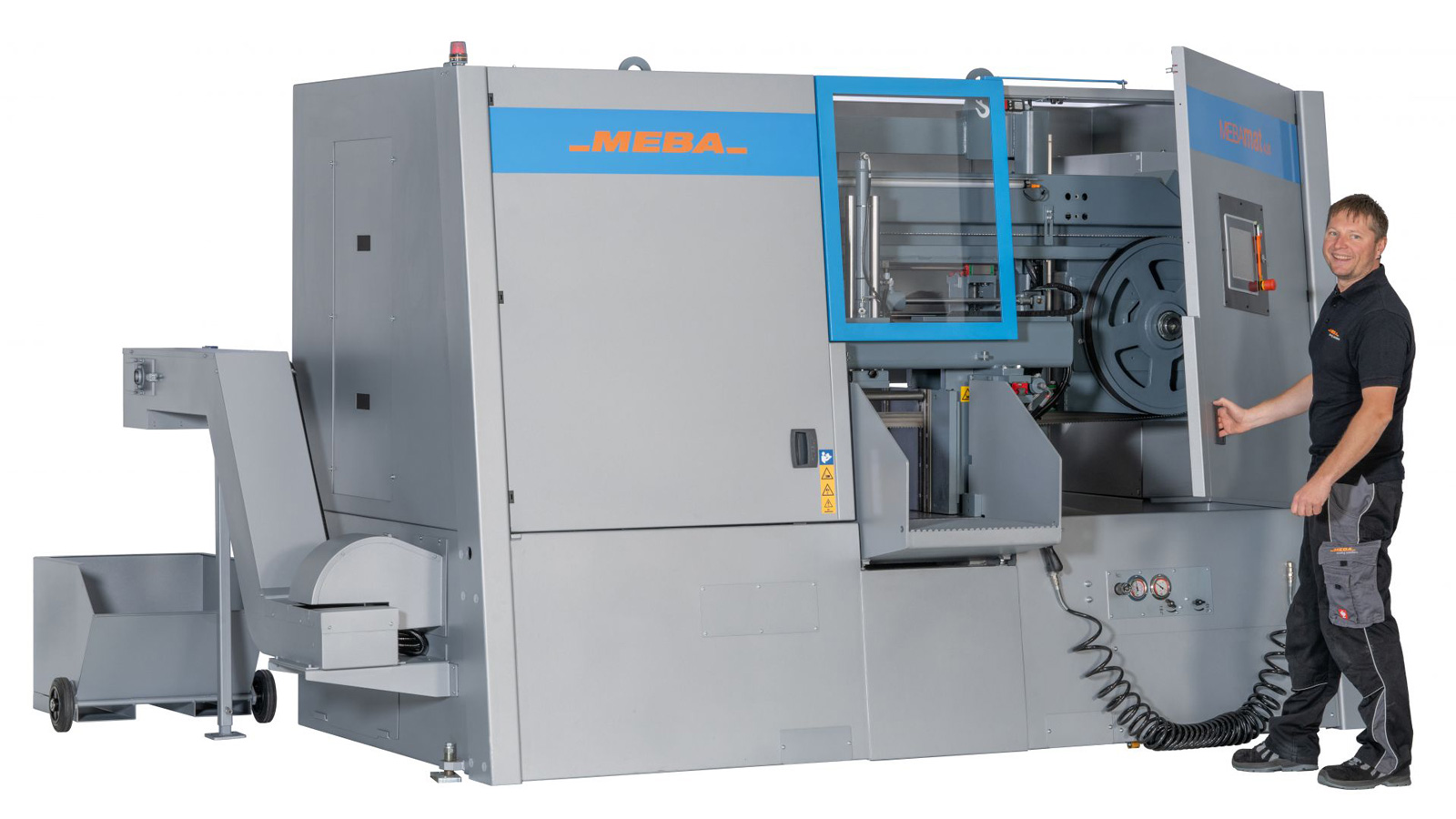

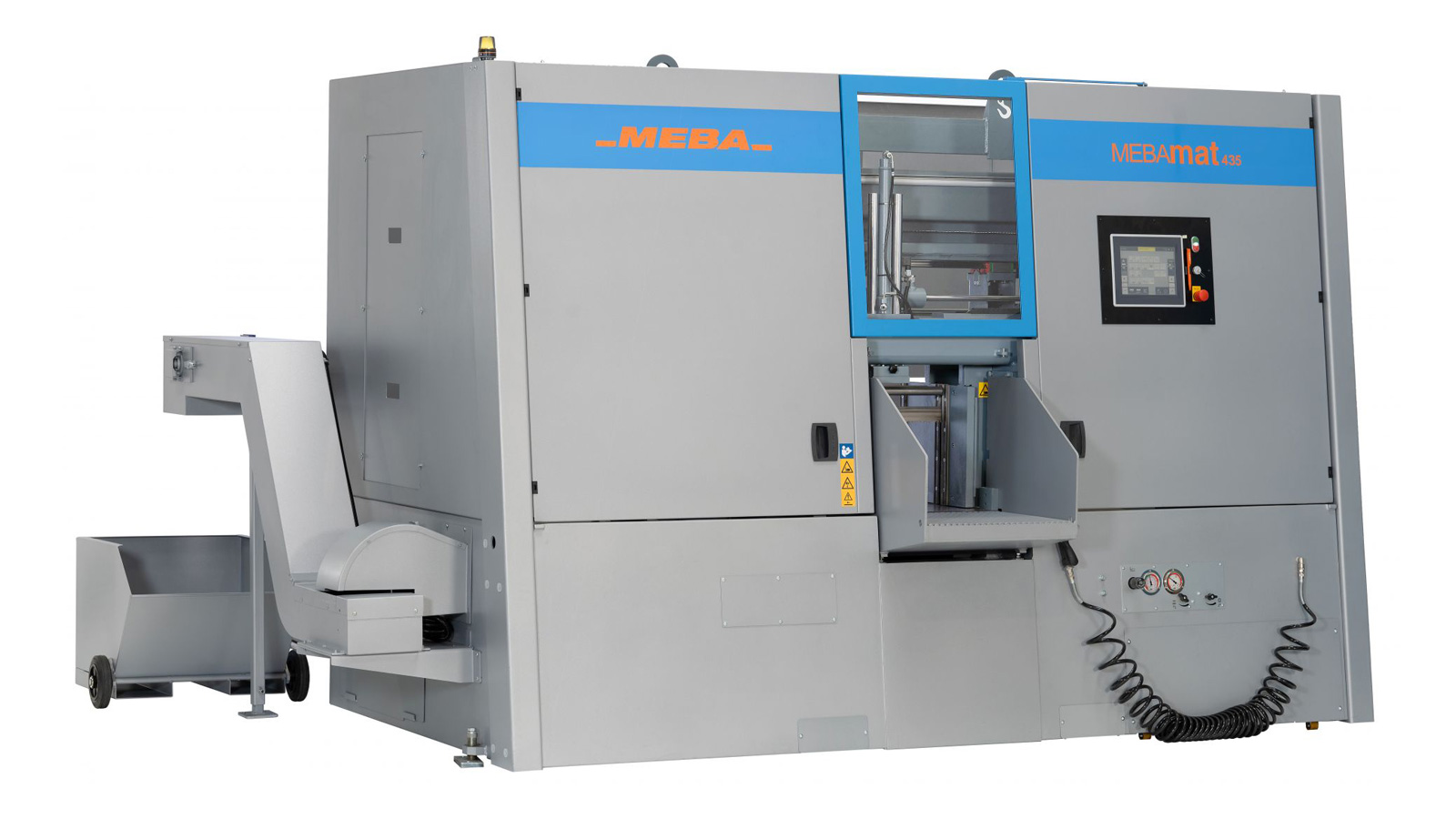

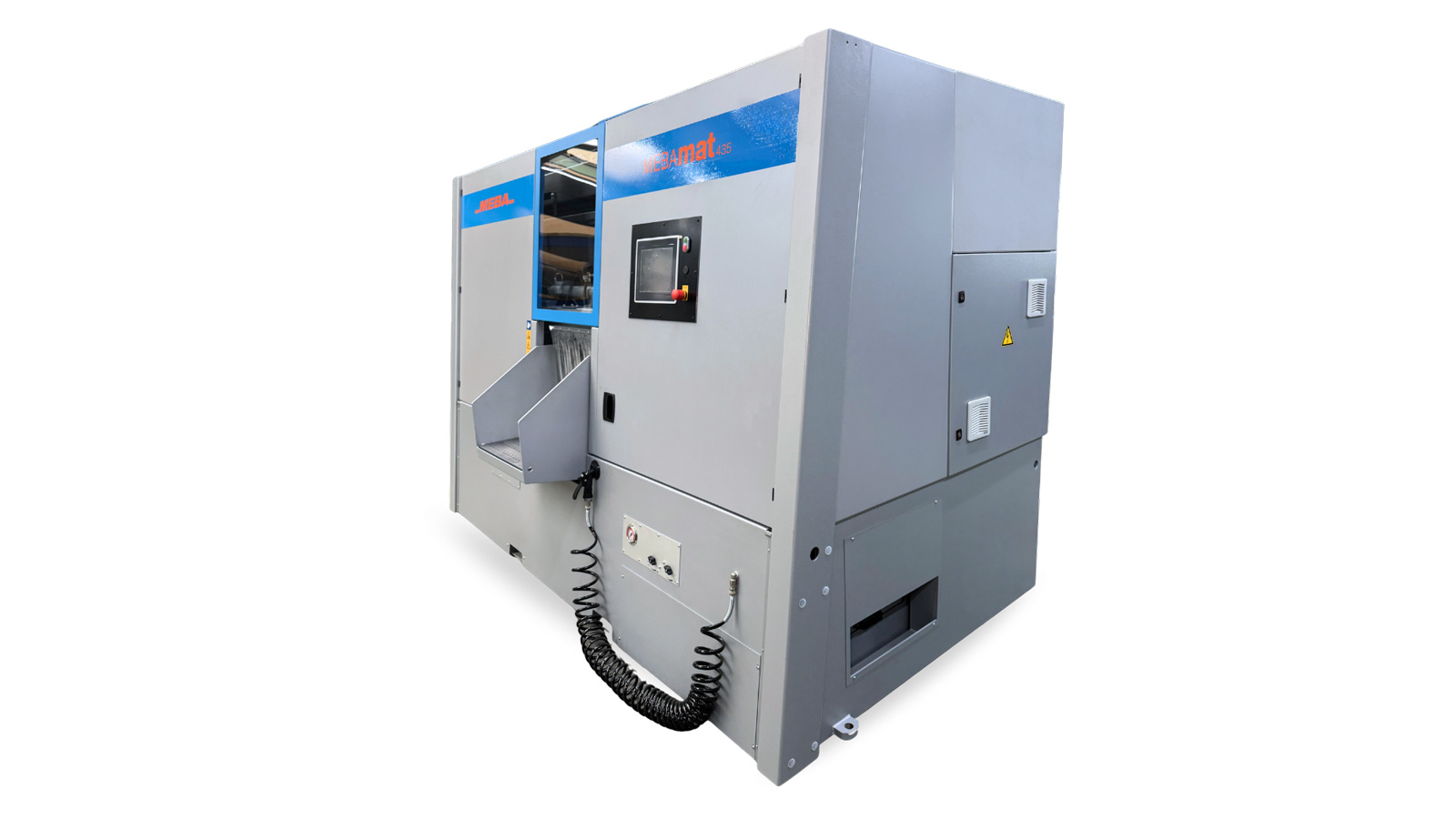

Strojna tračna pila MEBAmat 435

Automatska strojna tračna pila za metal sa 2-stupnom vodilicom. Teški tip strojne tračne pile za automatsku, racionalnu proizvodnju u industriji ili prodaji metala. MEBAmat linija automatskih strojnih tračnih pila je inovativno dizajnirana za piljenje metala pod 90° sa 2-stupnim vodilicama u kompaktnom kućištu malih dimenzija koji daju izuzetne rezultate.

Kapacitet piljenja za okruglo / Š x V pri 90°:	D 435 / 450 x 435 mm
Brzina lista pile	AC frekvencijski regulirani motor 15 –150 m/min s bestupanjskim namještanjem brzine
Brzina posmaka pile	AC frekvencijski regulirani motor 0 – 300 mm/min bestupanjski regulirana s kontrolno-upravljačke jedinice
Dodavanje materijala	jednostruki hod: 600 mm; višestruki hod: do 9999 mm
Pogon lista pile	5,5 kW ; 400 V, 50 Hz
Pogon hidraulike	0,37 kW
Pogon pumpe za emulziju	0,37 kW
Zatezanje lista pile	hidraulički
Dimenzije lista pile	6200 x 41 x 1,3 mm
Ostatak kod piljenja	ručno i automatski: 20 mm
Radna visina	750 mm bez nogu za regulaciju visine
Težina	4100 kg
Dimenzije (D x Š x V)	1750 x 3440 x 2250 mm

Standardna oprema za MEBAmat 435

• Potpuno zatvoreno kućište osigurava čistu i sigurnu radnu okolinu, a dizajnirana je tako da se uklapa u svaku modernu liniju proizvodnje. Velika vrata omogućuju laganu izmjenu lista pile, redovno održavanje, čišćenje, servisiranje i sl.
• MEBA – centralna upravljačko-kontrolna jedinica:
• Standardna, korisnički naklonjena MEBA (CNC) - centralna upravljačko-kontrolna jedinica integrirana sa kućištem stroja. Jednostavno upravljanje piljenjem pomoću kratkih tekstualnih poruka i tipki sa prepoznatljivim simbolima i velikim brojem korisnih funkcija i parametara.
• Tri integrirana brojača radnih sati: vijek trajanja lista pile, duljina vremena potrošena za izvršenje norme i ukupan broj radnih sati.
• Izračun potrebne duljine materijala za određenu normu sa prikazom ostatka materijala.
• Novi sistem dodavanja materijala sa mogućnošću dodavanja do lista pile. Ostatak kod piljenja je smanjen na svega 20 mm. Točnost dodavača veća od 0,1mm.
• Regulacija brzine dodavanja materijal od 60 do 160mm/s. Pravilnim odabirom brzine dodavanja izbjegavamo klizanje materijala kroz dodavač.
• Pri pozicioniranju dodavača, otvaraju se obje čeljusti škripca dodavača.
• Robusan škripac dodavača sa nazubljenim čeljustima, pozicioniran servo motorom preko kuglične navojne osovine, smještene ispod integriranog stola sa valjcima i metalnim pločama iznad valjaka.
• Zatvoren integriran stol sa valjcima za dodavanje materijala duljine 1100 mm.
• Zatezanje lista pile se vrši hidraulički. List pile opušta ukoliko stroj ne radi.
• Vodilica lista pile se automatski namješta prema širini materijala.
• Široki kanal za piljevinu ili izbacivač piljevine.
• Četka za čišćenje lista pile sa vlastitim pogonom.
• Hidrauličko stezanje materijala po punom presjeku, pogodno za stezanje svežnjeva.
• Inklinacija lista pile prema ležištu materijala je 2°, što daje najbolje rezultate piljenja.
• Precizne vodilice lista pile, kuglični ležajevi i tvrdi materijal u kombinaciji.
• Prepoznavanje visine materijala, pomoću lasera.
• Precizna promjena brzine lista sa prilazne na radnu brzinu.
• Snažan AC-frekvencijski reguliran motor pogona lista izuzetne efikasnosti.
• Kontrola minimalne brzine lista pile, zaštita pri puknuću lista.
• 1 komad MEBA H2 pile sa 2/3 zuba po palcu.
• CETOP hidraulički sistem sa filterom i kontrolom ulja.
• Boja srebrno-siva / plavo-siva (RAL 7001/ RAL 7031)

Dodatna oprema za MEBAmat 435:

• Ekološki sistem hlađenja: mikro sistem hlađenja i podmazivanja za optimalan rad bez curenja tekućina kod piljenja cijevi i profila.

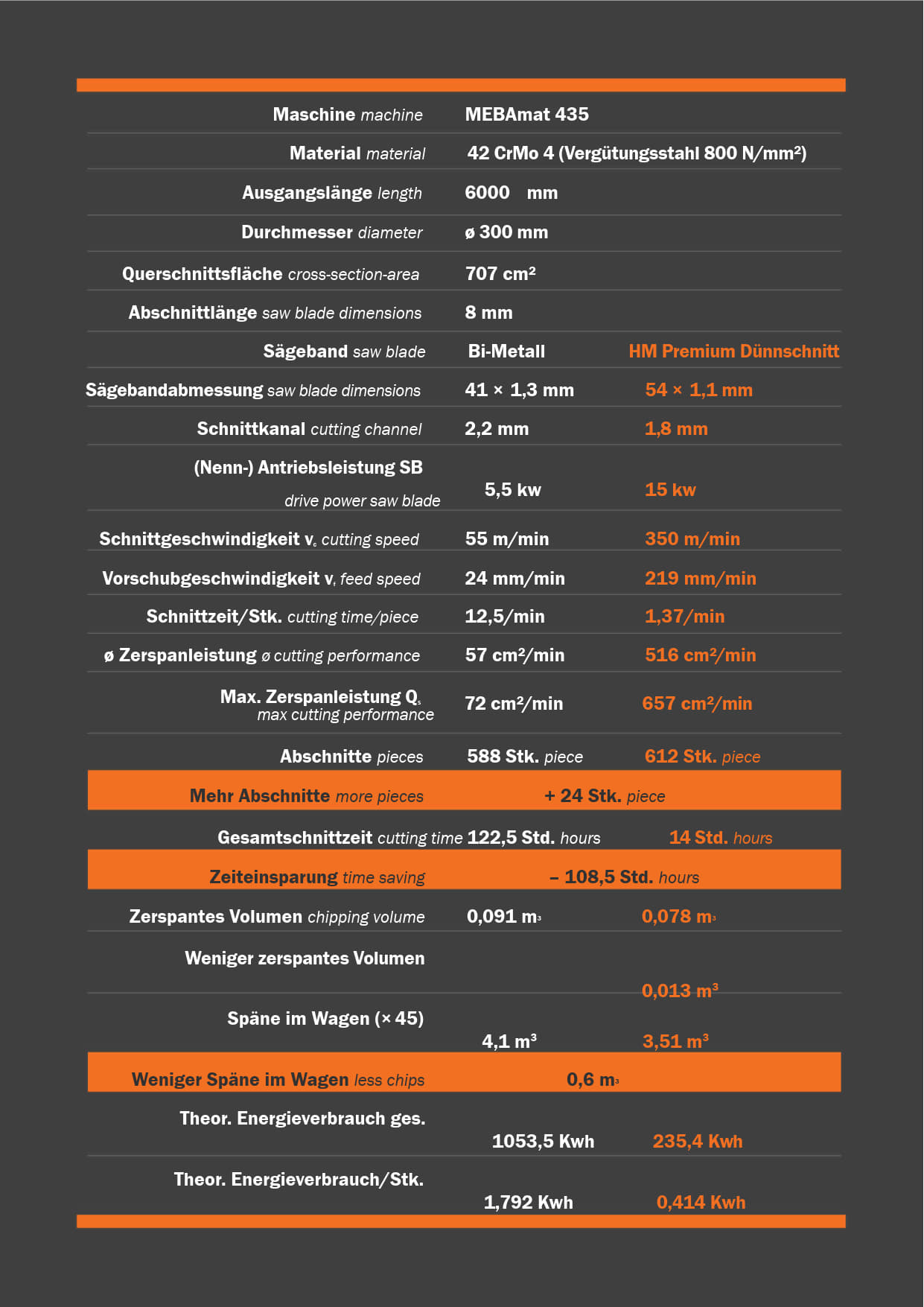

• Power paket tanki rez sa listom pile 54 x 1,3 mm ili 54 x 11 mm
• Nulto pozicioniranje sa automatskim pokretanjem
• Laser za označavanje linije piljenja.
• Regulacija sile stezanja materijala.
• Škripac za svežnjeve.
• Vertikalni valjci
• Refraktometar
• Provjera zatezanja lista pile
• Baza materijala
• Grijač hidraulike i/ili emulzije.
• Pomična upravljačka jedinica.
• Mjerni uređaji.
• Stolovi za ulaz te izlaz materijala.
• Boja prema zahtjevu kupca.
• Pištolj za pranje stroja.

Tehnički list MEBAmat video

• MEBAmat 435 strojna tračna pila
