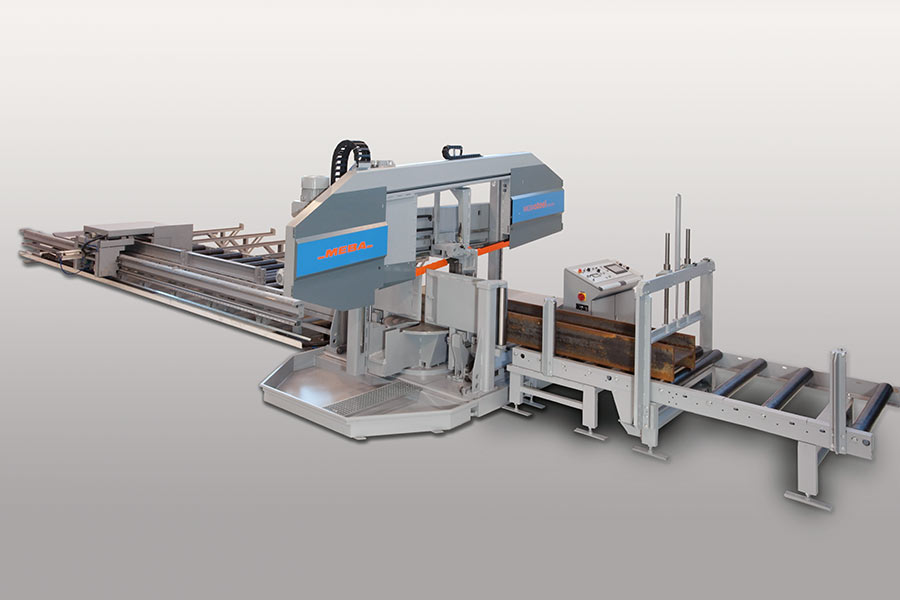

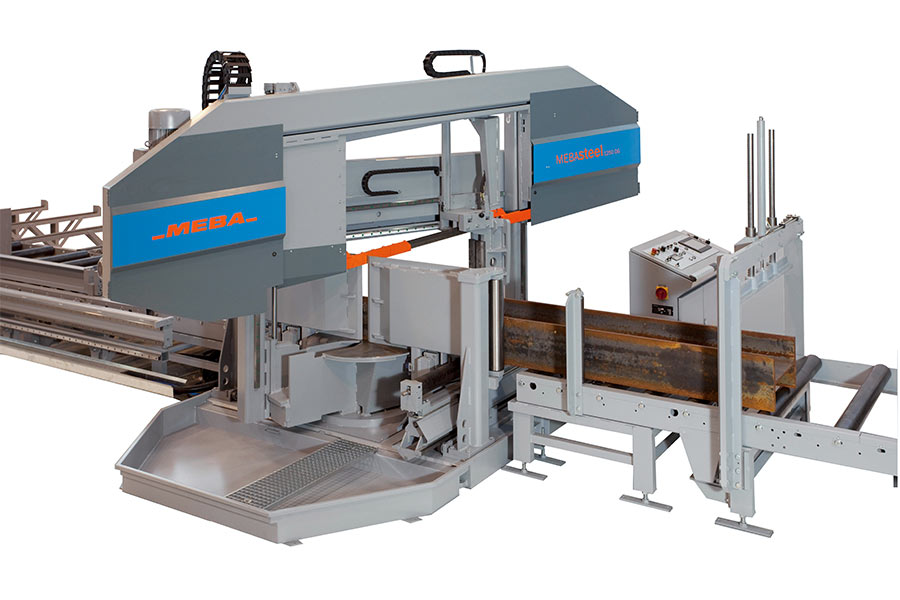

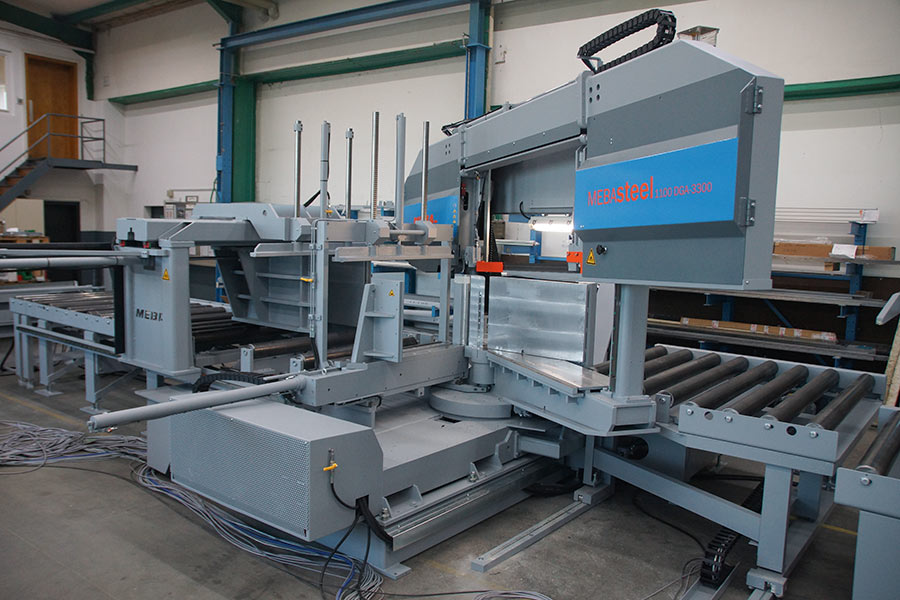

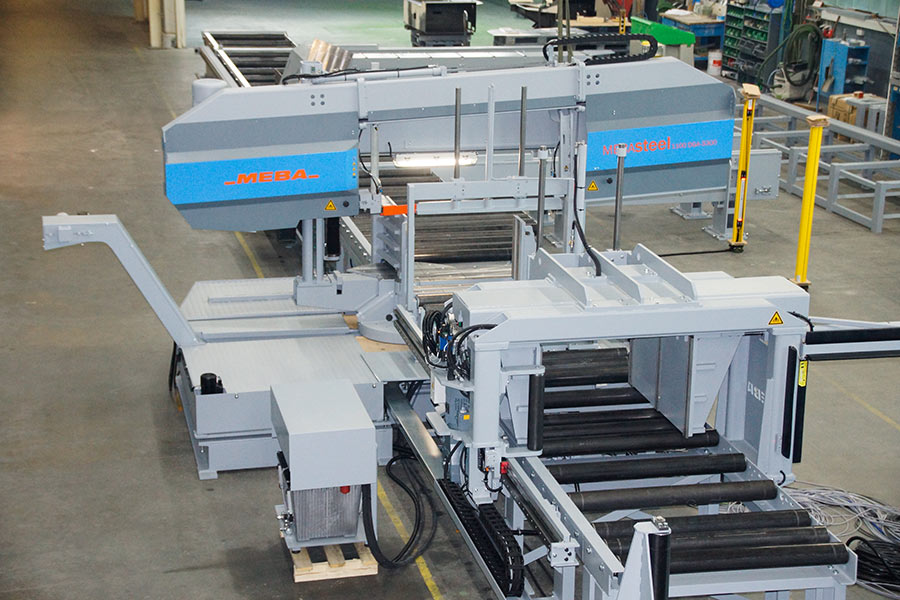

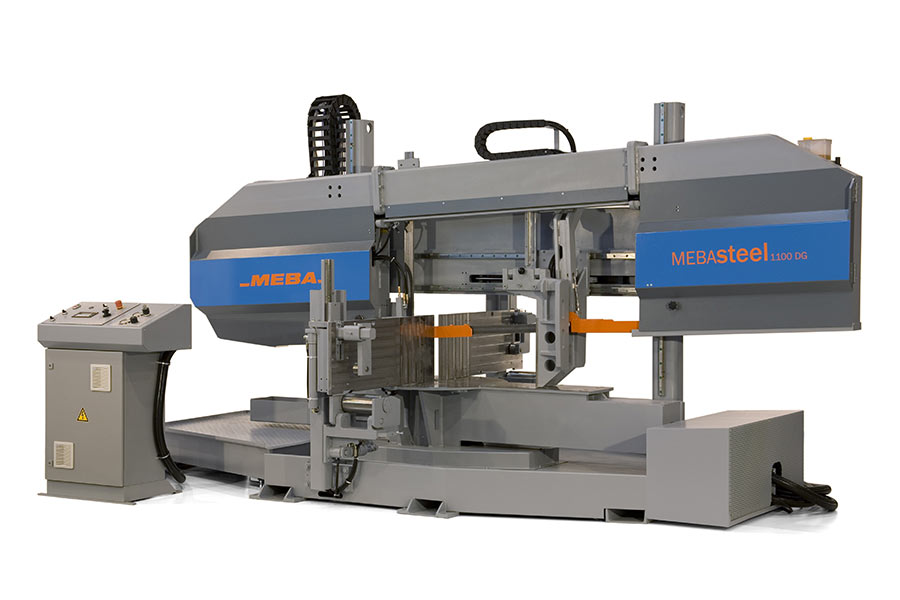

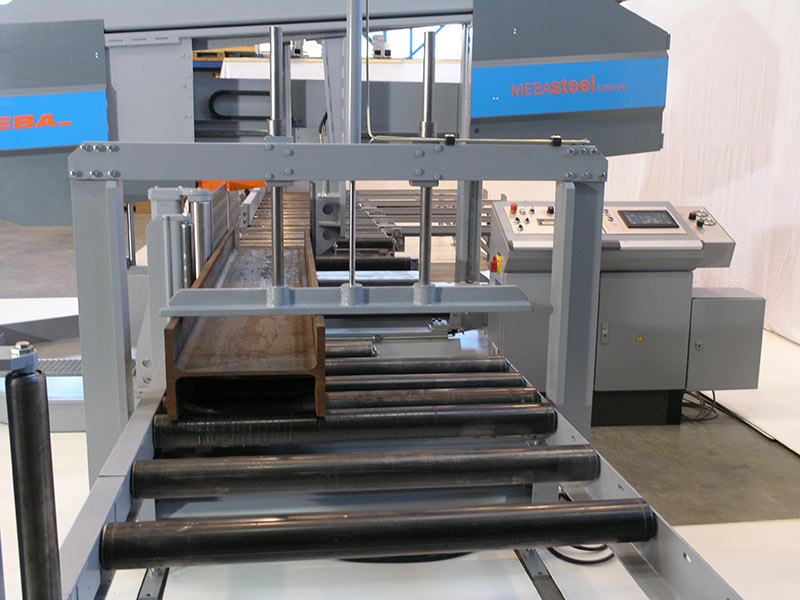

Strojna tračna pila MEBAsteel 1100 DGA-3300

Model	CNC automat
Kapacitet piljenja pri 90°	D 510 / 1100 x 500 mm
Kapacitet piljenja pri 45° lijevo i desno	D 510 / 700 x 500 mm
Kapacitet piljenja pri 30° desno	D 400 / 400 x 500 mm
Motor	9,0 kW ; 400 V, 50 Hz
Pogon hidraulike	0,55 kW
Pogon pumpe za emulziju	0,37 kW
Zatezanje lista pile	hidraulički
List pile	9300x54x1,6 mm
Brzina lista	15 – 150 m/min
Brzina posmaka pile	0 – 300 mm/min
Duljina dodavanja materijala	3300 / 19999 mm jednostruki / višestruki hod
Ostatak materijala kod piljenja - Ručno	50 mm
Ostatak materijala kod piljenja - Auto	330 mm
Ostatak kod piljenja u svežnju - Ručno	315 mm
Ostatak kod piljenja u svežnju - Auto	565 mm
Najmanji promjer	10 mm
Radna visina	630 mm
Težina	9000 kg
Dimenzije (D x Š x V)	7000x4500x2500 mm

Standardna oprema:

• CNC kontrolno upravljačka jedinica na hrvatskom jeziku je ergonomski dizajnirana s ekranom osjetljivim na dodir, jednostavna za uporabu i u potpunosti naklonjena korisniku.
• Linearne vodilice na svim osima.

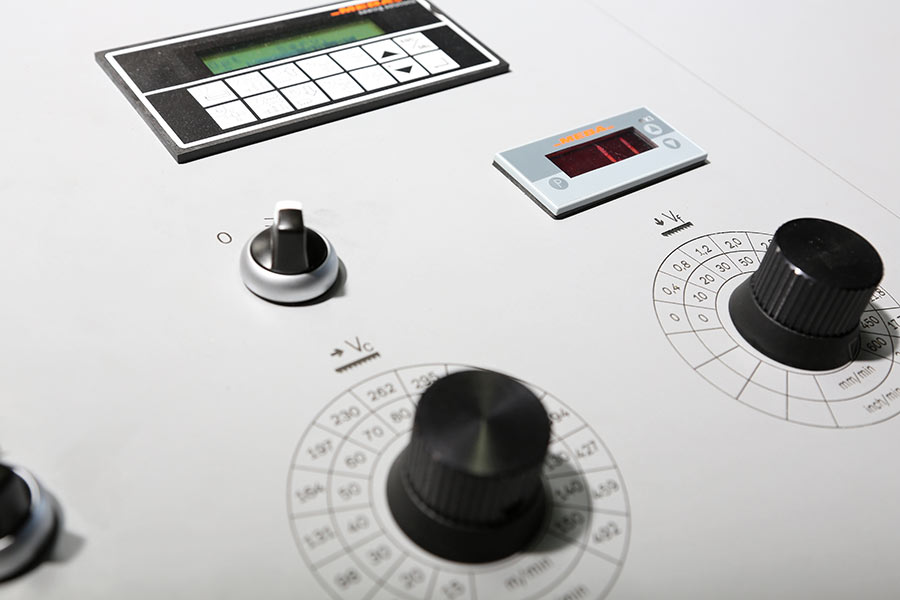

• Bestupanjska regulacija sile piljenja (posmaka).
• Bestupanjska regulacija visine direktno s upravljačke jedinice.

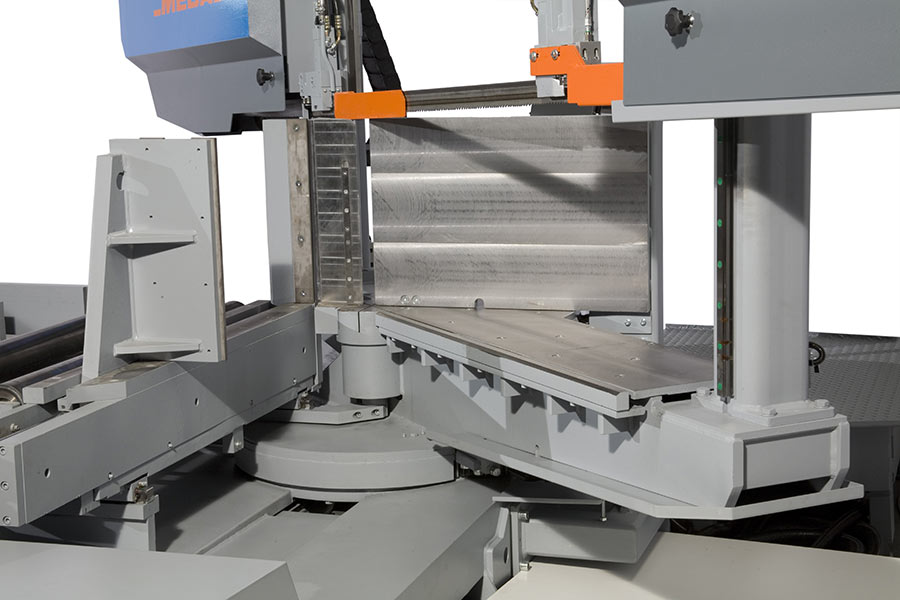

• Numeričko namještanje kuta od 30° do 150° s centralne upravljačke jedinice.
• Brzo spuštanje luka pile pomoću tipke.

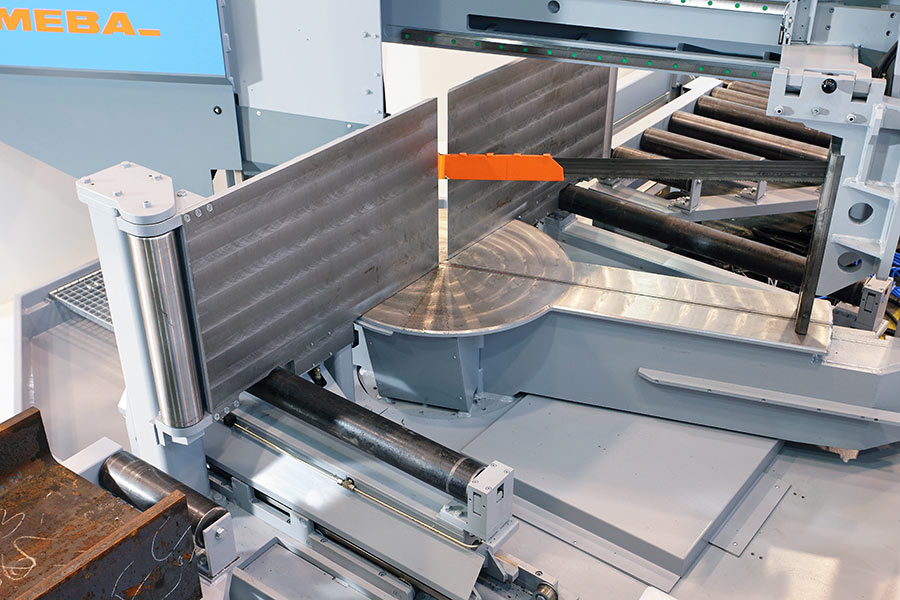

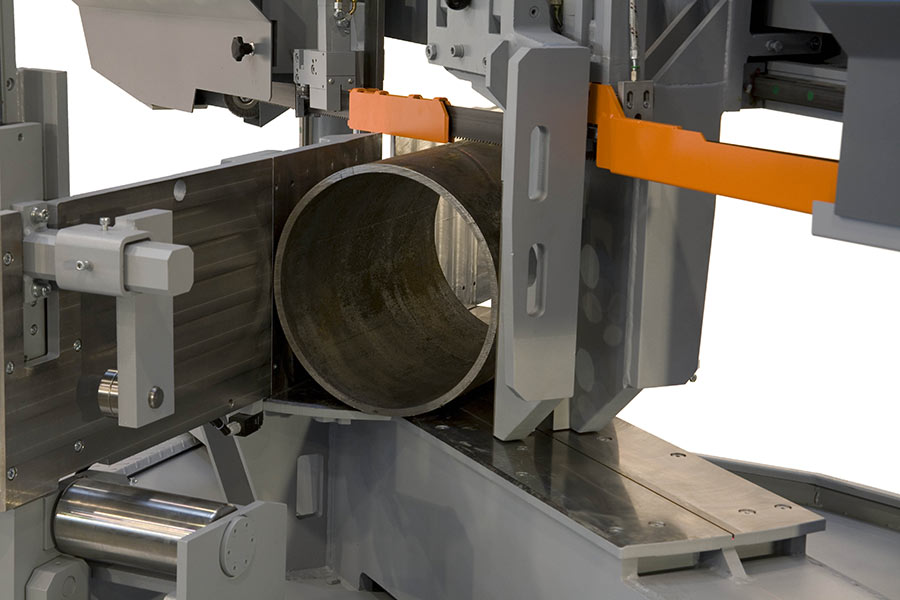

• Hidrauličko stezanje materijala po punom presjeku.

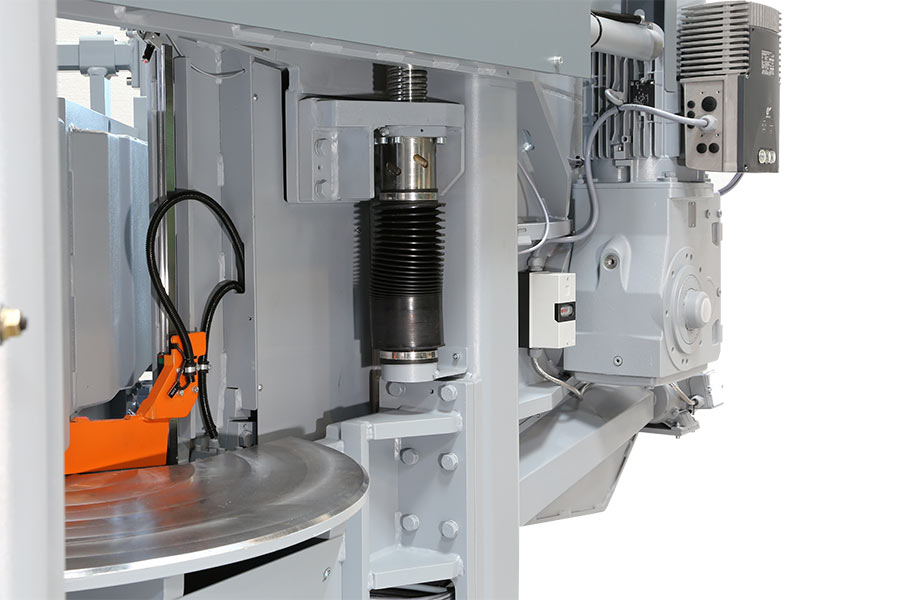

• 2-stupna antivibracijska vodilica luka pile.
• 9 kW snažan frekvencijski reguliran motor izuzetne efikasnosti.
• Inklinacija luka pile prema bazi stroja je 3°.
• Automatsko zaustavljanje glavnog motora po završetku reza.
• Pomična vodilica lista pile, ovisno o širini materijala.

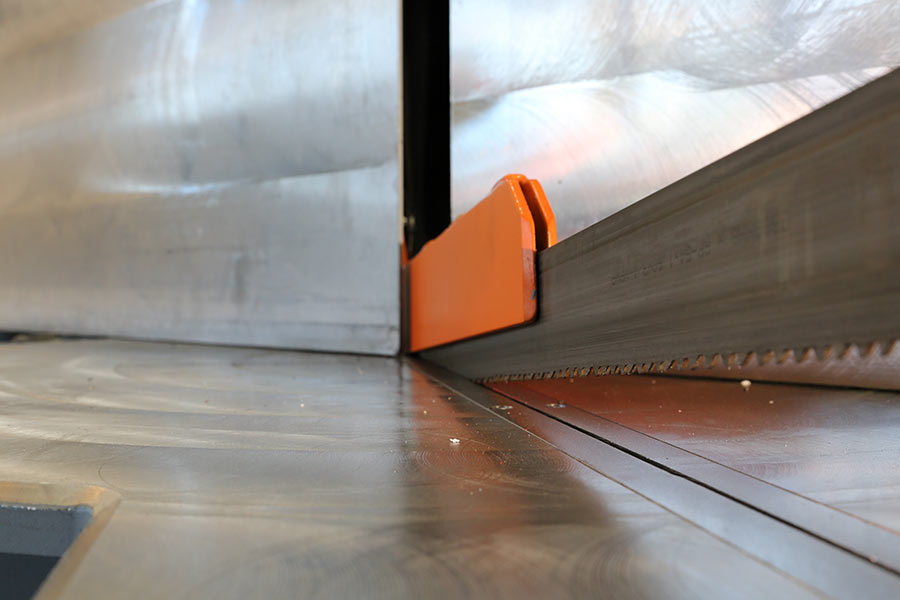

• Kombinirane vodilice tvrdi metal-ležajevi.
• Hidrauličko zatezanje lista pile s automatskom regulacijom i otpuštanjem ukoliko stroj ne radi.
• Četka za čišćenje lista pile s vlastitim pogonom.
• Nadzor minimalnog broja okretaja zbog puknuća lista pile.
• Elektronička SPS-kontrola.

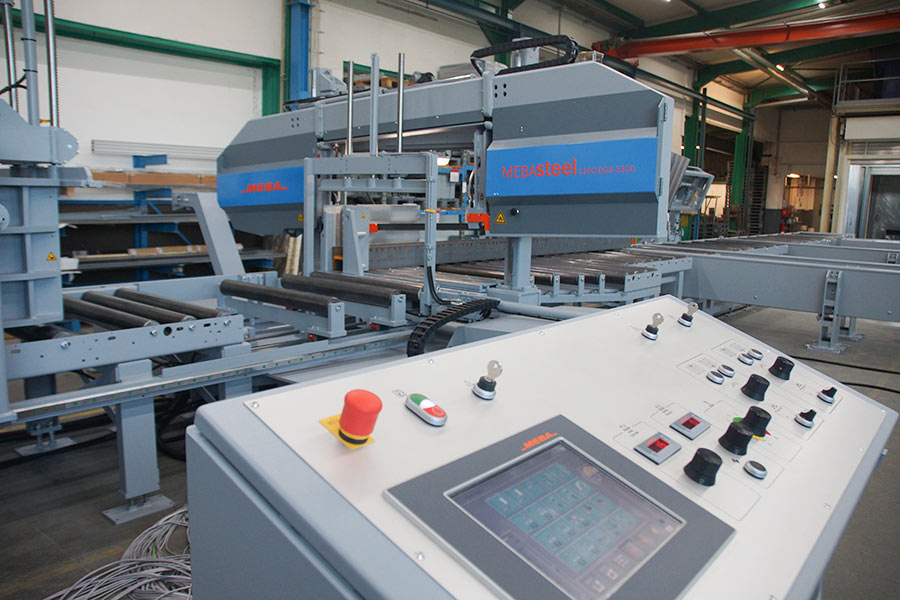

• Samostojeća centralna upravljačka jedinica jednostavnih funkcija.
• MEBA mikro sprej sistem (piljenje cijevi i profila bez gubitaka emulzije) ekološki prihvatljiv sistem.

Dodatne opcije:

• Mogućnost kontrole rada stroja preko lokalne mreže i interneta.
• Izrada i prijenos baze podataka za piljenje direktno iz projektnog ureda.
• Direktan unos iz CAD programa pomoću DSTV sučelja.

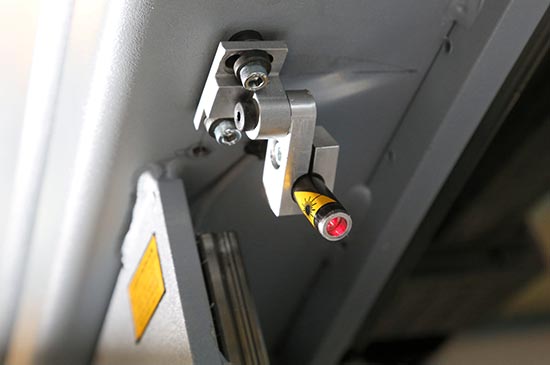

• Laser za označavanje mjesta piljenja.
• Neonska rasvjeta mjesta piljenja.
• Hidrauličko držanje profila koji se pile sa obje strane lista.

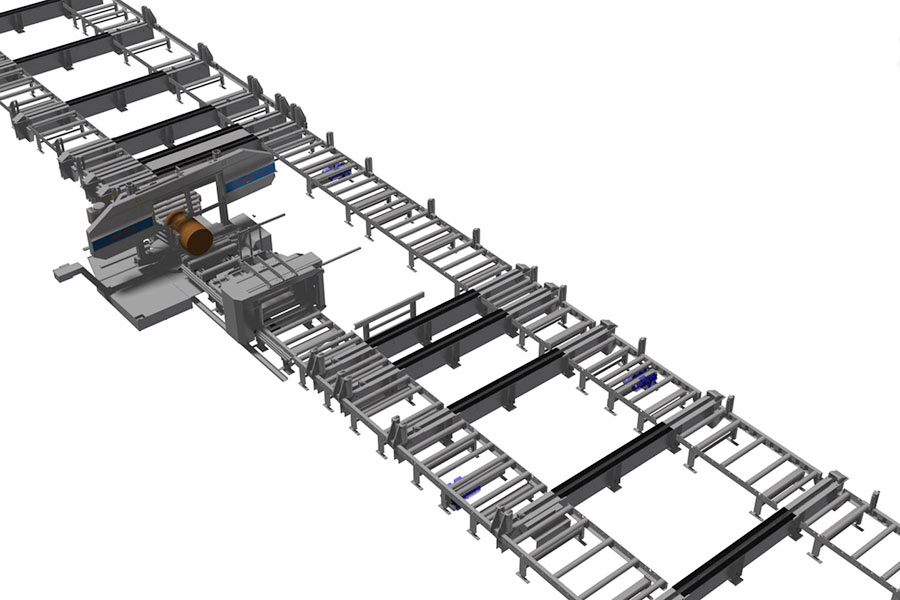

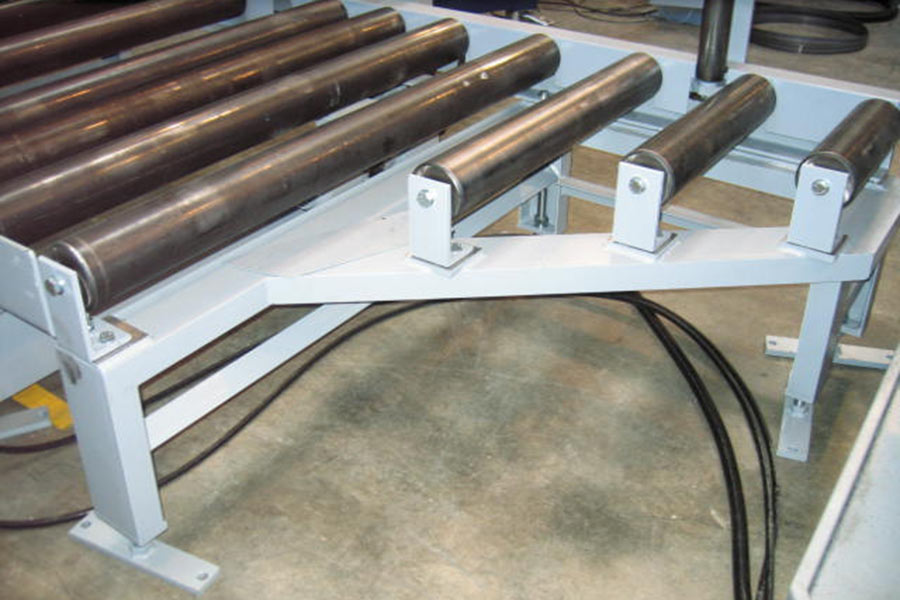

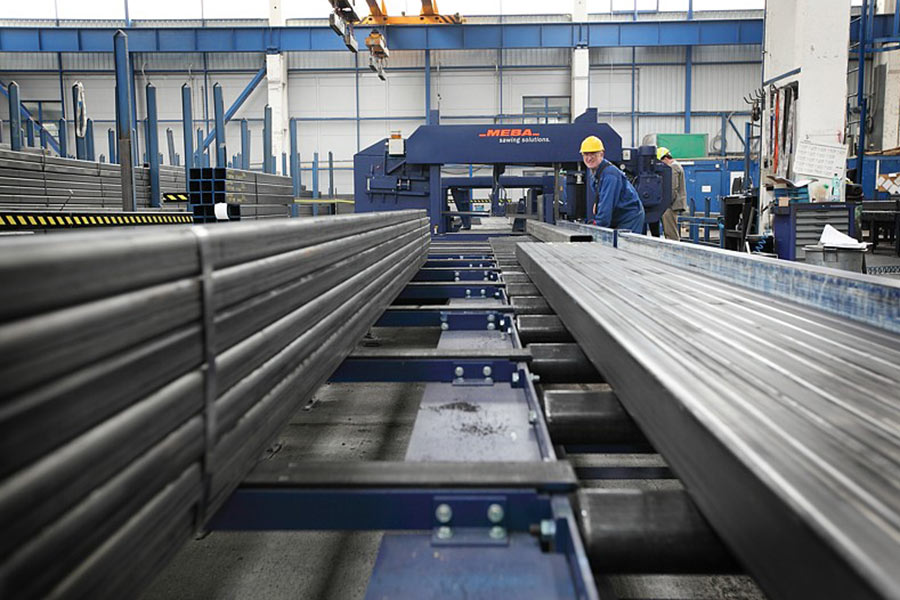

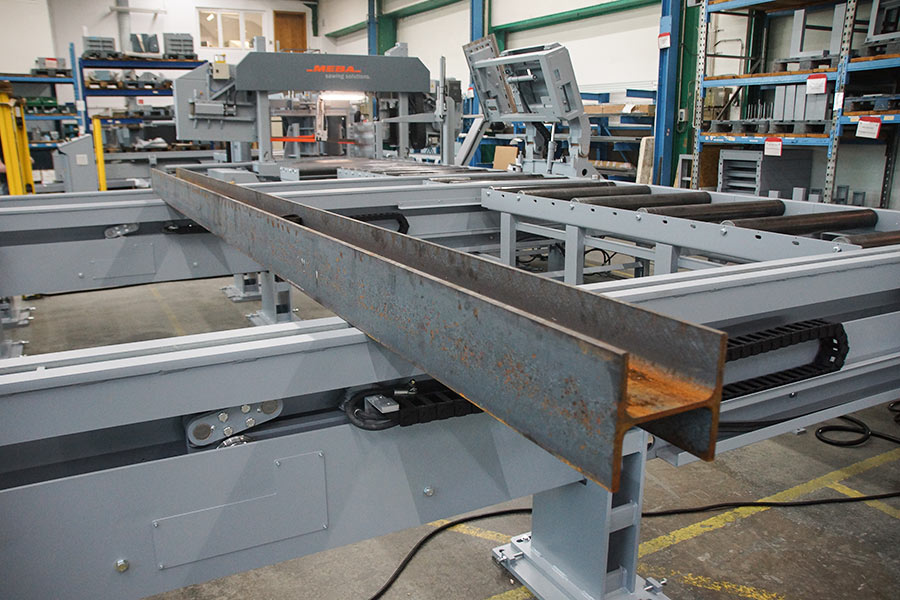

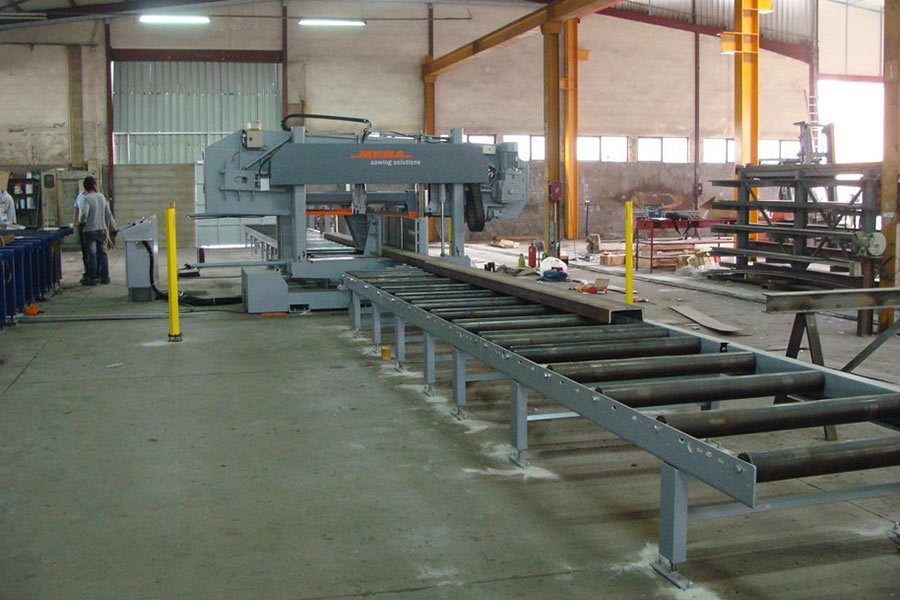

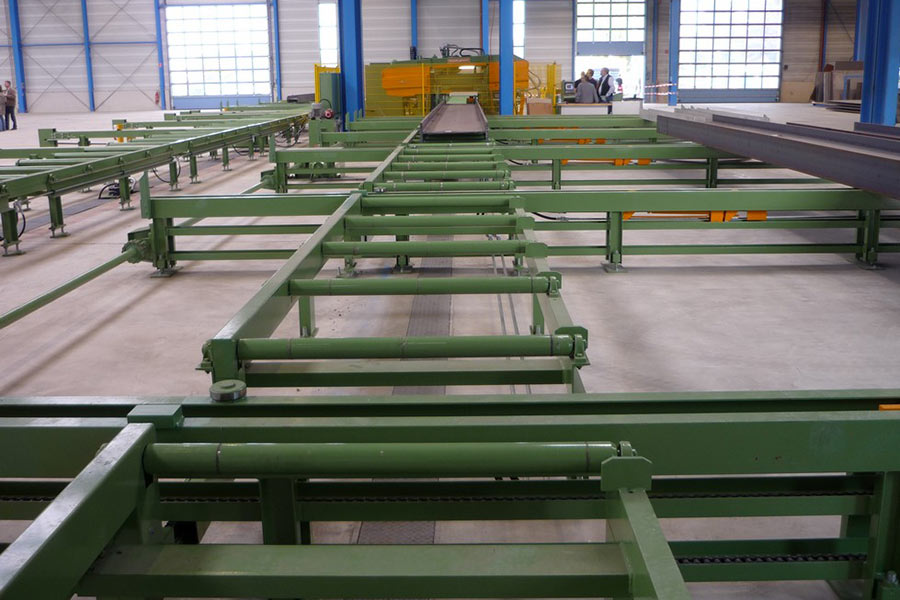

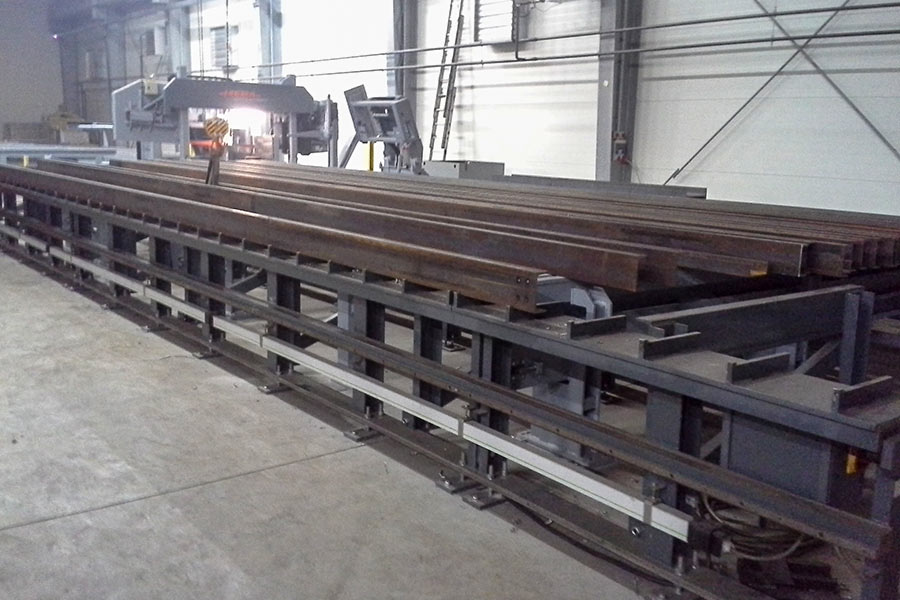

• Sustav stolova za transport materijala na ulazu i izlazu, uzdužni i poprečni.
• Grijanje hidraulike (ukoliko stroj radi na niskim temperaturama).
