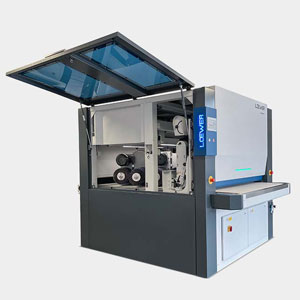

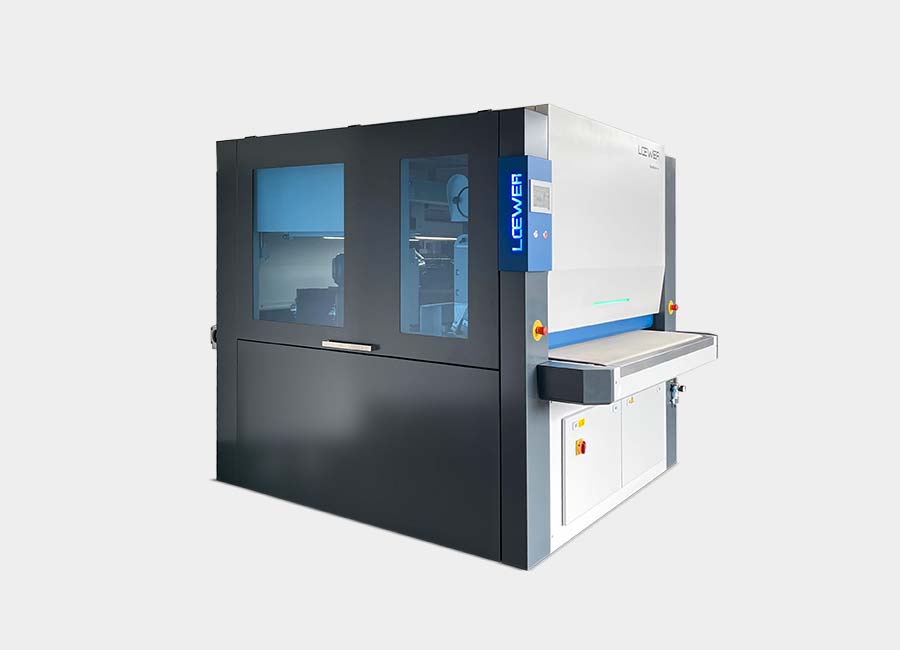

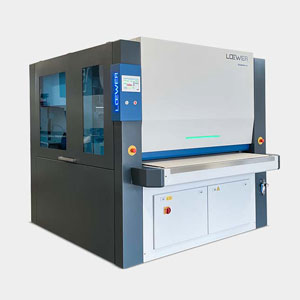

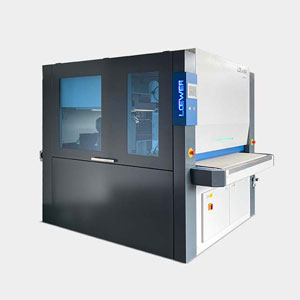

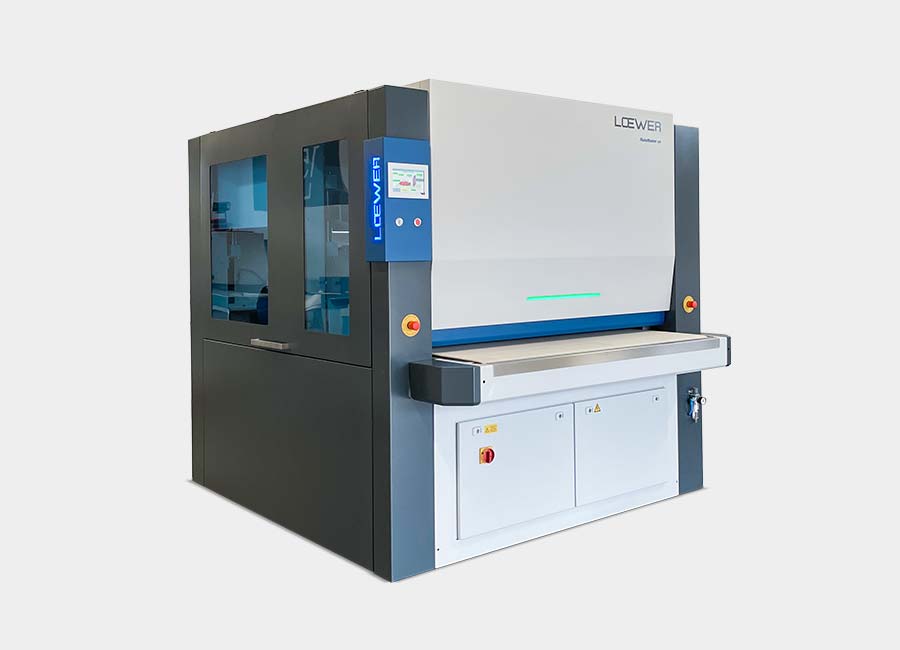

Brusilica za skidanje srha i brušenje površina RotoMaster 1500 LOEWER

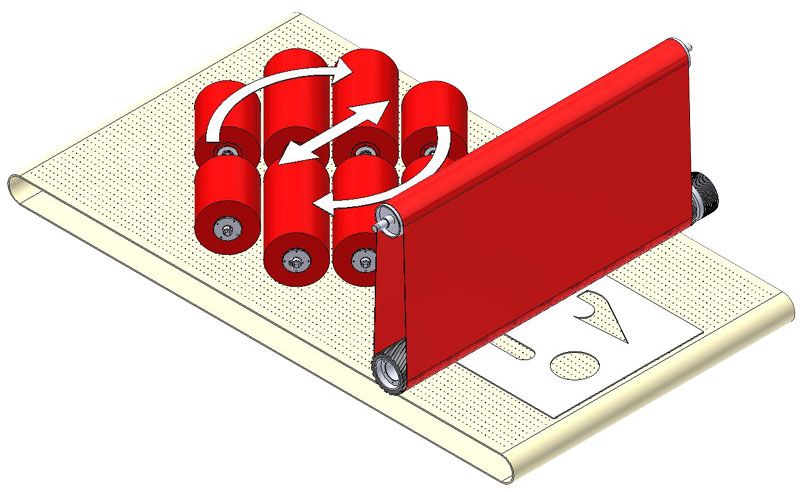

RotoMaster 1500 može se pohvaliti novo razvijenom rotirajućom glavom s osam suprotno rotirajućih četki. Rotirajuća glava okreće se oko okomite osi dok oscilira po obratku. To rezultira vrlo ujednačenom obradom od 360° iz svih kutova i smjerova. Sada je omogućeno ravnomjerno zaokruživanje rubova do radijusa od 2 mm.

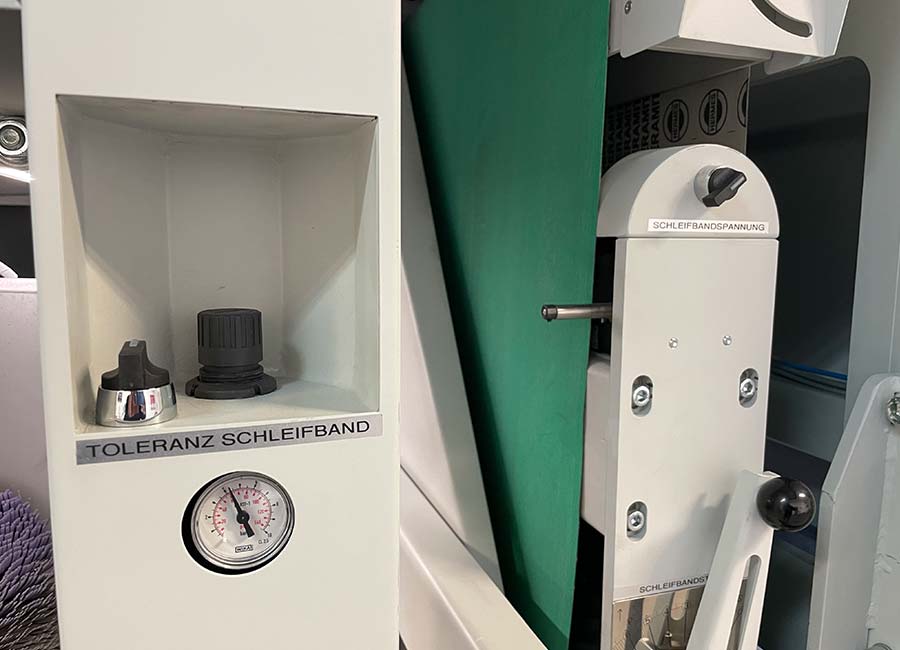

RotoMaster 1500 može biti opremljen i radnom jedinicom sa beskonačnom brusnom trakom ispred i/ili iza rotacijske glave za skidanje srha ili završnu obradu. Ova radna jedinica sa brusnom trakom ima Loewerov jedinstveni sustav „plutajuće“ glave koji omogućuje da se cijela jedinica podigne ako pritisak brušenja postane prejak. Ovaj sustav sprječava pregrijavanje obratka i štiti kontaktni valjak od oštećenja.

RotoMaster 1500 dolazi u tri različite izvedbe:

RotoMaster R-1500

Zaobljenje rubova Zaobljenje rubova + uklanjanje oksidacije

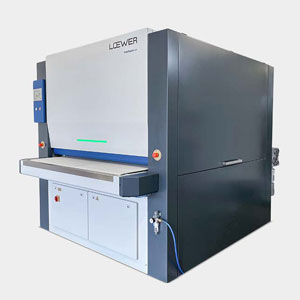

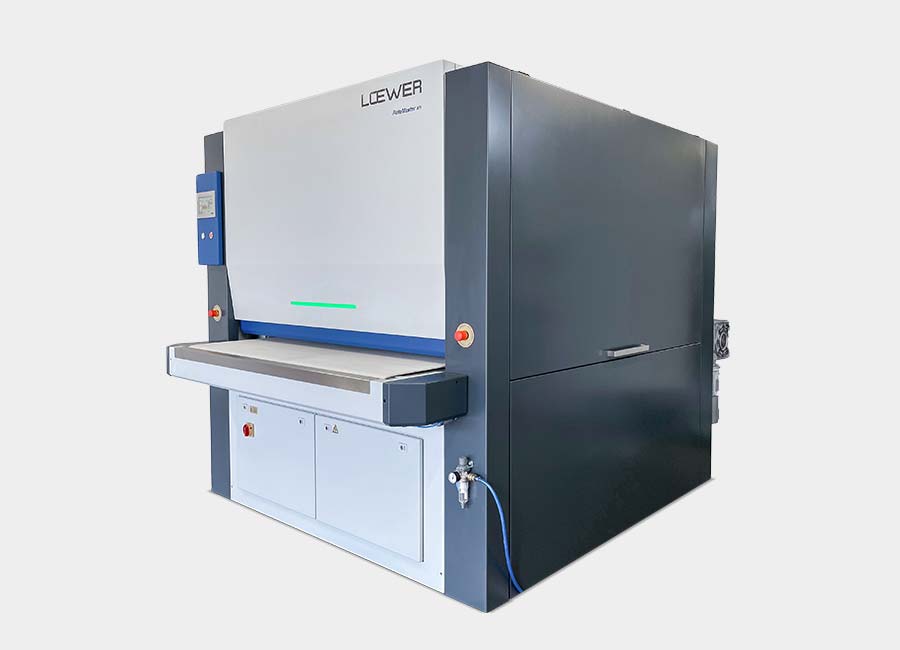

RotoMaster KR-1500

Skidanje srha + zaobljenje rubova Skidanje srha + zaobljenje rubova + uklanjanje oksidacije Završna obrada

RotoMaster KRK-1500

Skidanje srha + zaobljenje rubova + završna obrada Skidanje srha + zaobljenje rubova + uklanjanje oksidacije Brušenje površine + završna obrada

• Ujednačeno, 360° zaobljenje unutarnjih i vanjskih rubova iz svih smjerova
• Ravnomjerno trošenje četki, neovisno o veličini obratka ili njegovom položaju na transportnoj traci

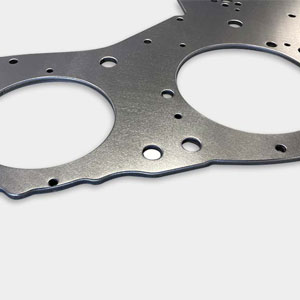

• Snažno zaobljenje rubova radijusa do 2 mm
• Četke stvaraju vrlo malo topline, idealne za obradu dijelova presvučenih folijom ili pocinčanih dijelova
• Pojačana snaga vakuuma za držanje malih dijelova (50 mm x 50 mm)
• Dodatna oscilacija glave dovodi do ujednačenijih rezultata po cijeloj radnoj širini

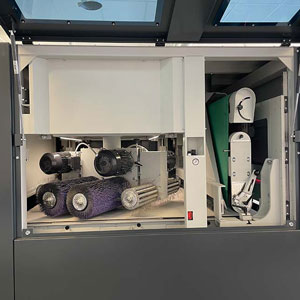

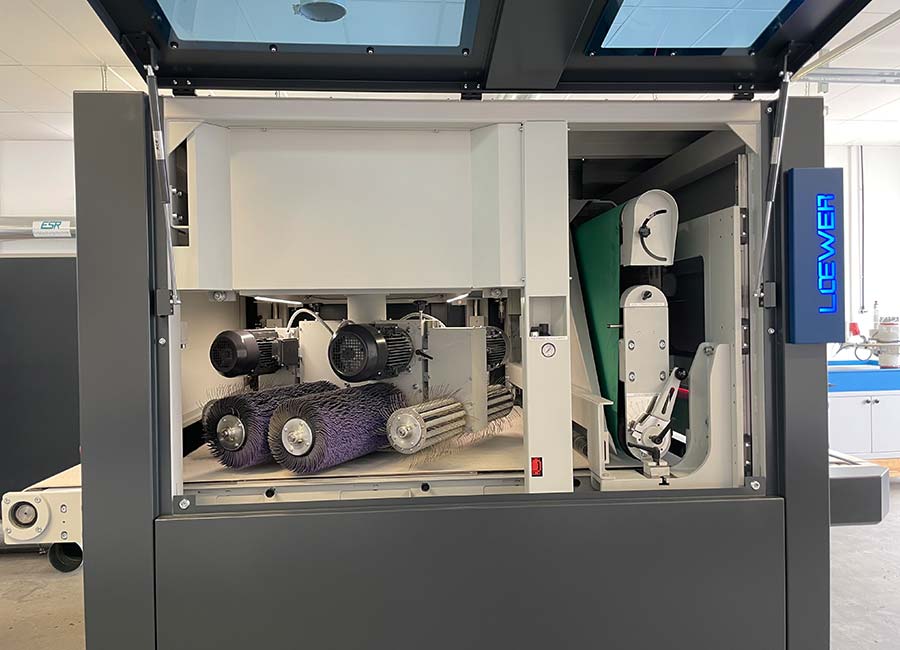

• Četiri vanjske četke mogu se zasebno podesiti po visini i broju okretaja u odnosu na četiri unutarnje četke, što ih čini idealnim za korištenje dvije različite vrste četki u isto vrijeme, tj. za zaobljenje rubova i uklanjanje oksidacije
• Kod obrade samo rotirajućim četkama, dijelovi različitih debljina mogu se obrađivati bez potrebe za dodatnim podešavanjima
• Konstantna visina transportne trake omogućuje korištenje dodatnih transportnih stolova
• Sustav brze izmjene brusne trake i četki

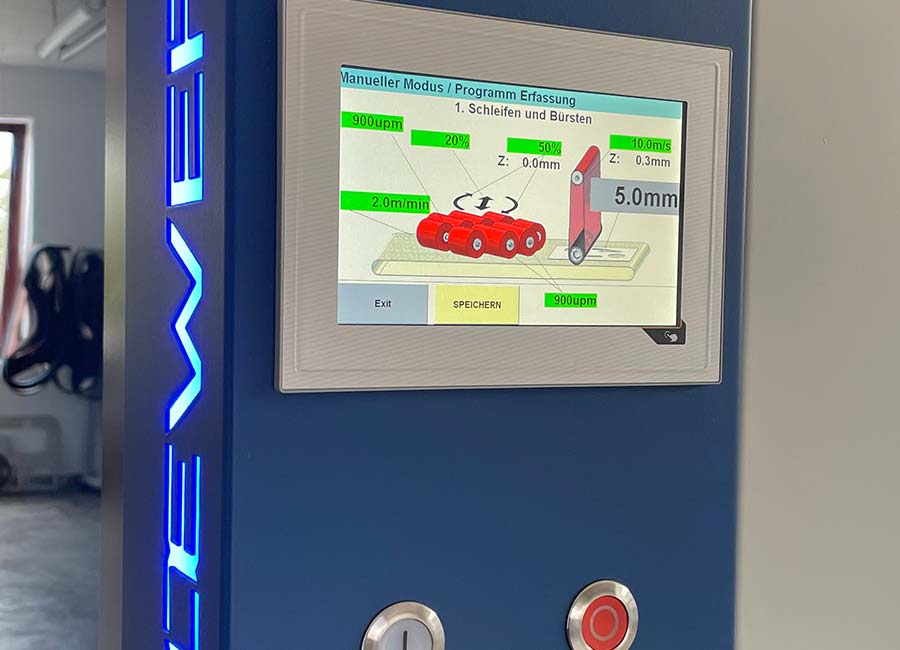

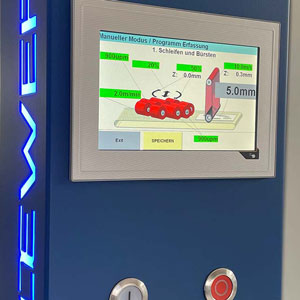

• Upravljačka ploča osjetljiva na dodir za podešavanje svih parametara stroja, npr. debljina obratka; brzina transportne trake, brzini okretaja četki, glave, oscilacije i brusne trake; pritisku brusne trake i četki, kompenzacija istrošenosti četki, pohranjivanje parametara stroja.

Mogućnosti obrade:

• brušenje i zaobljenje rubova laserskih, plazma i waterjet rezanih dijelova
• brušenje i zaobljenje rubova 3D štancanih dijelova
• zaobljenje rubova i orbitalno brušenje u jednom prolazu
• za obradu pocinčanih ili folijom presvučenih dijelova

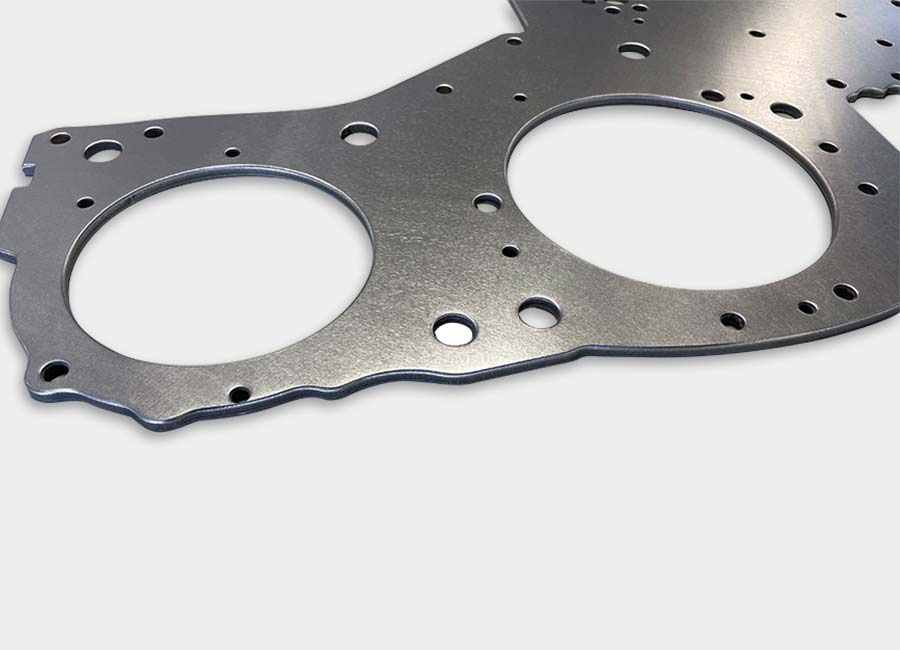

• za obradu čelika, inox-a, aluminija

• radna širina: 1500 mm
• min. dimenzije obradaka: 50 mm x 50 mm
• pogon brusne trake s promjenjivom brzinom od 0,3 - 3 m/min
• transportna traka visokog trenja sa 11 kW vakuumskim ventilatorom
• raspon debljine materijala za obradu: 0,8 mm – 80 mm
• priključni napon: 400 V; 50 Hz; 3P
• dimenzije (Š x V): 2150 x 2100 mm
• dužina: RotoMaster R 2800 mm, RotoMaster KR 3200 mm, RotoMaster KRK 3650 mm

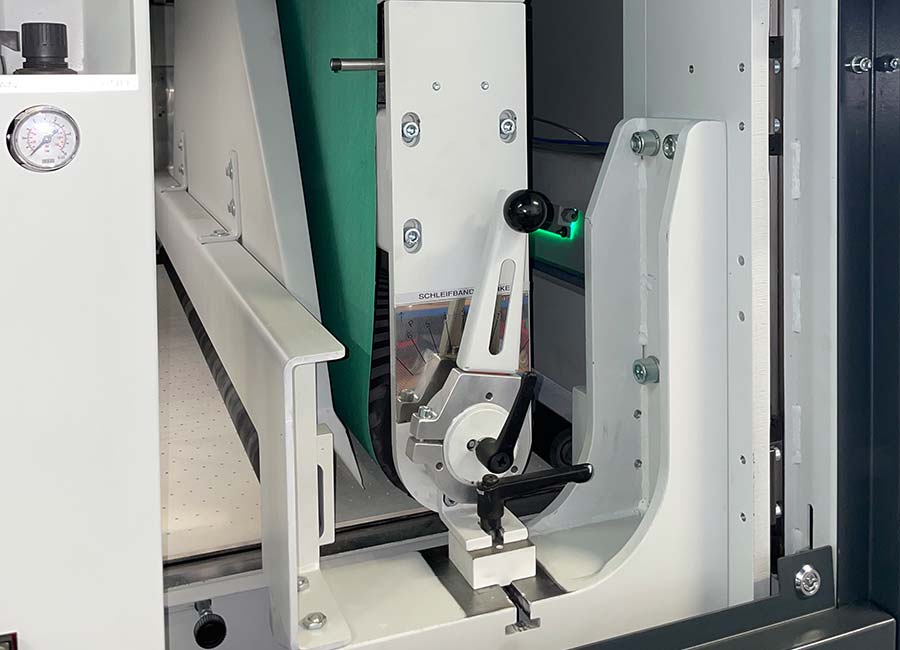

Radna jedinica s brusnom trakom:

• snaga motora brusne trake: 15 kW
• kontaktni bubanj D = 180 mm sa spiralnim gumenim valjkom
• ekscentrično podešavanje visine za podešavanje debljine brusne trake
• pneumatski kontrolirano osciliranje brusne trake
• pneumatsko zatezanje brusne trake
• isključenje u nuždi lijevo i desno od brusne trake i ako se traka pokida
• promjenjiva brzina brusne trake: 7 – 16 m/s

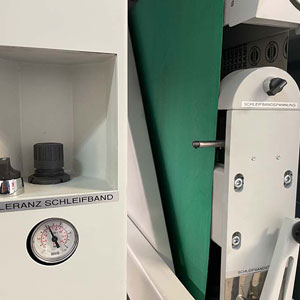

• sustav „plutajuće“ glave za jedinicu brusne trake s pneumatskim podešavanjem tlaka

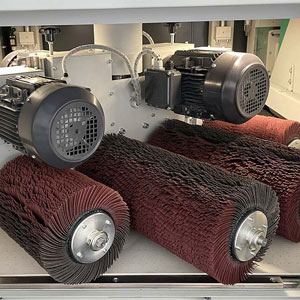

Radna jedinica s rotirajućom glavom:

• dva unutarnja vretena sa 4 četke, promjer 250 mm, dužina 500 mm
• dva vanjska vretena sa 4 četke, promjer 250 mm, dužina 300 mm
• 4 vanjske četke su zasebno podesive po visini i broju okretaja u odnosu na unutarnje četke
• rotacija glave s promjenjivim brojem okretaja pomoću frekvencijskog pretvarača
• oscilacija glave s hodom od 500 mm i promjenjivim brojem okretaja pomoću frekvencijskog pretvarača
• Sustav brze izmjene četki i brusne trake

Rotirajući valjak s četkom za čišćenje transportne trake s motorom od 0,37 kW.

Permanentna magnetna traka montira se ispod transportne trake kako bi držala na mjestu manje čelične dijelove. Isključivo se preporuča prilikom korištenja OxideDisc ili HammerDisc diskova.

Sustav za usisavanje prašine. Loewer nudi niz jedinica za usisavanje prašine i uklanjanje štetne abrazivne prašine. Ovisno o trenutnoj primjeni, dostupni su za mokru ili suhu obradu.

Transportni stolovi. Kod obrade duljih obradaka Loewer nudi širok izbor stolova različitih duljina i širina. Također je moguće je povezati brzinu dodavanja s brzinom stroja.

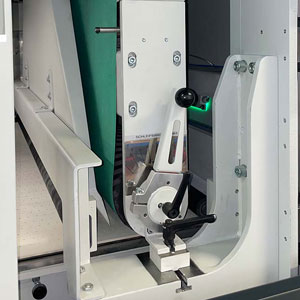

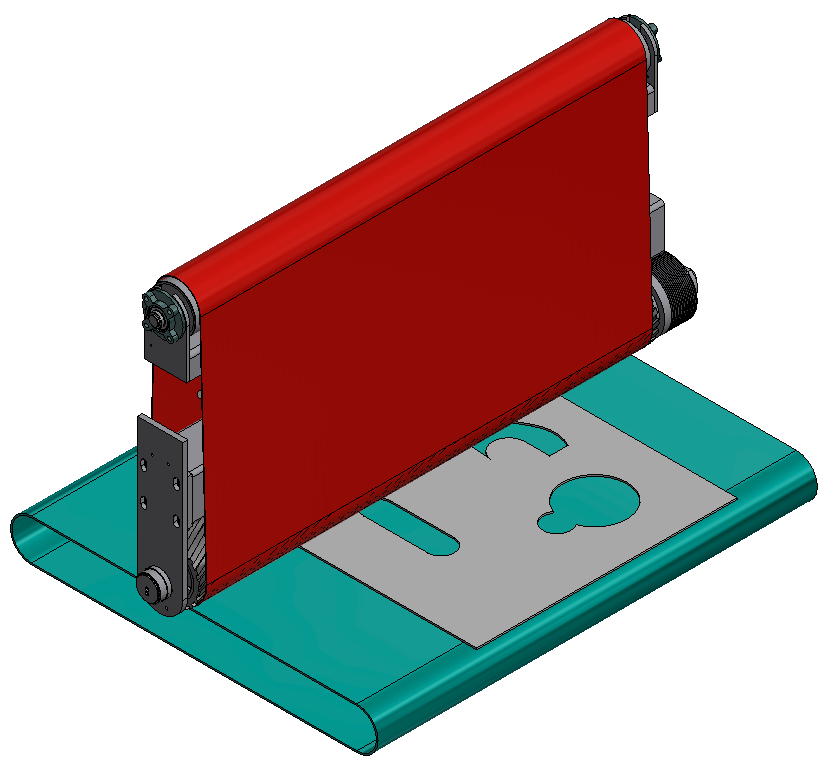

LOEWER K – Radna jedinica sa brusnom trakom i kontaktni valjak

Može se koristiti za brušenje dekorativnih ravnih linija kod završne obrade ili za skidanje srha. Ovisno o primjeni, tvrdoća i promjer kontaktnog bubnja mogu se odabrati u skladu s tim. Na primjer, tvrđi kontaktni valjak je bolji za ravnu završnu obradu, dok će mekši biti bolji za skidanje srha.

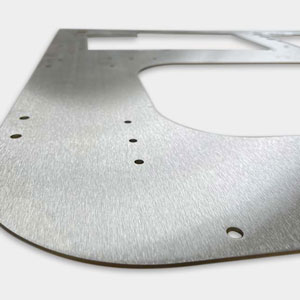

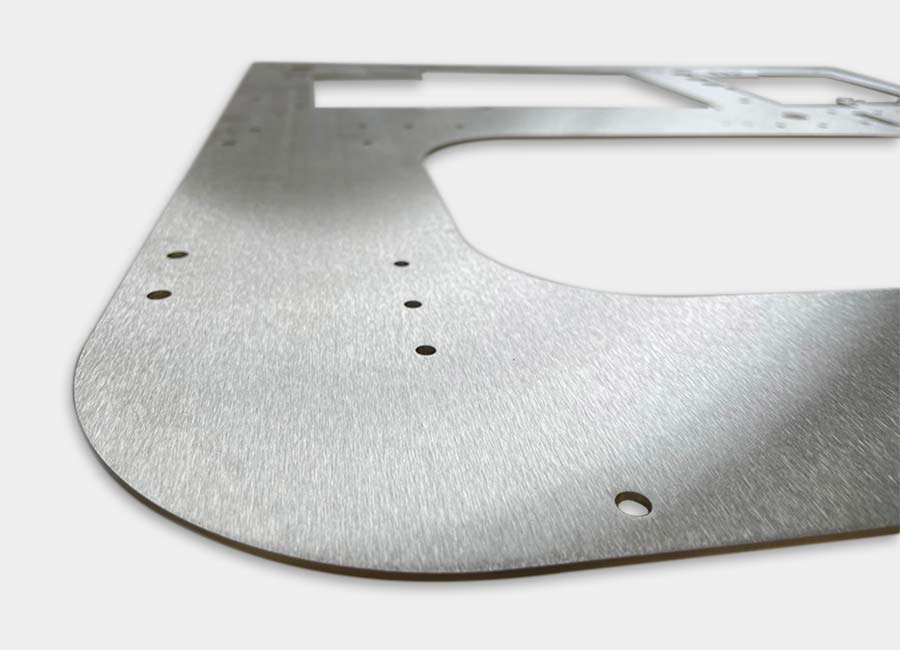

Dekorativna završna obrada ravnih linija

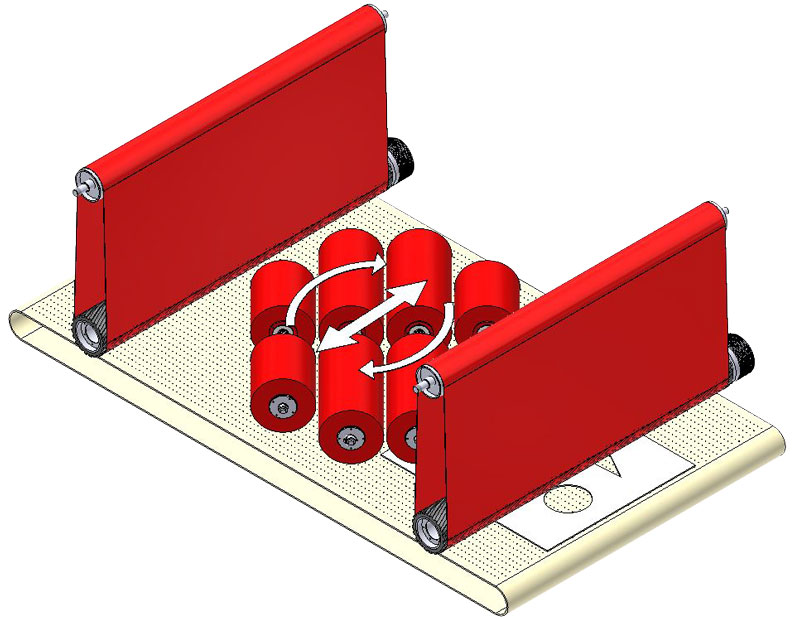

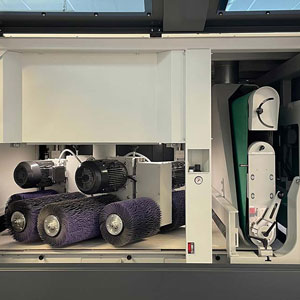

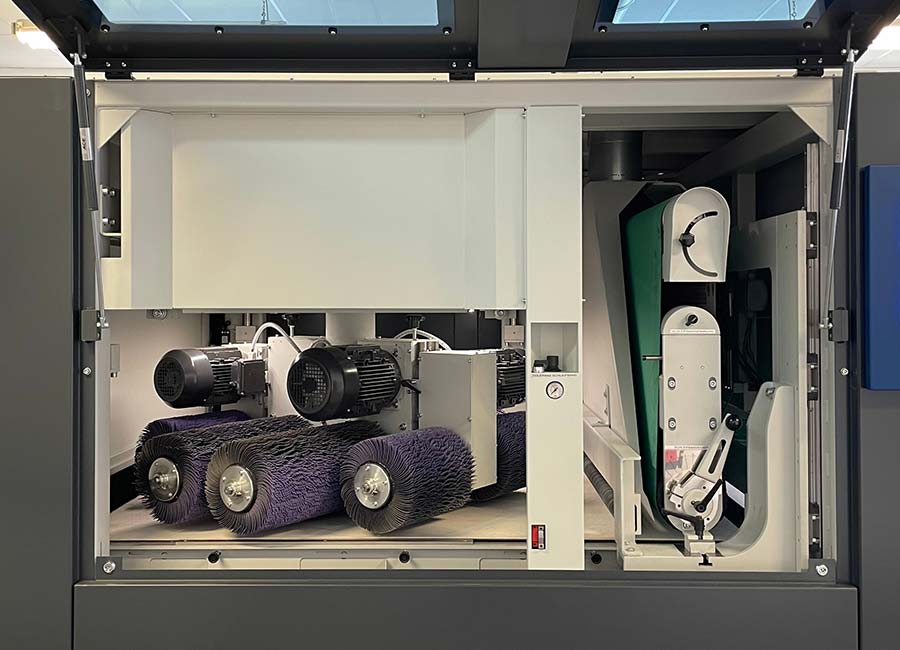

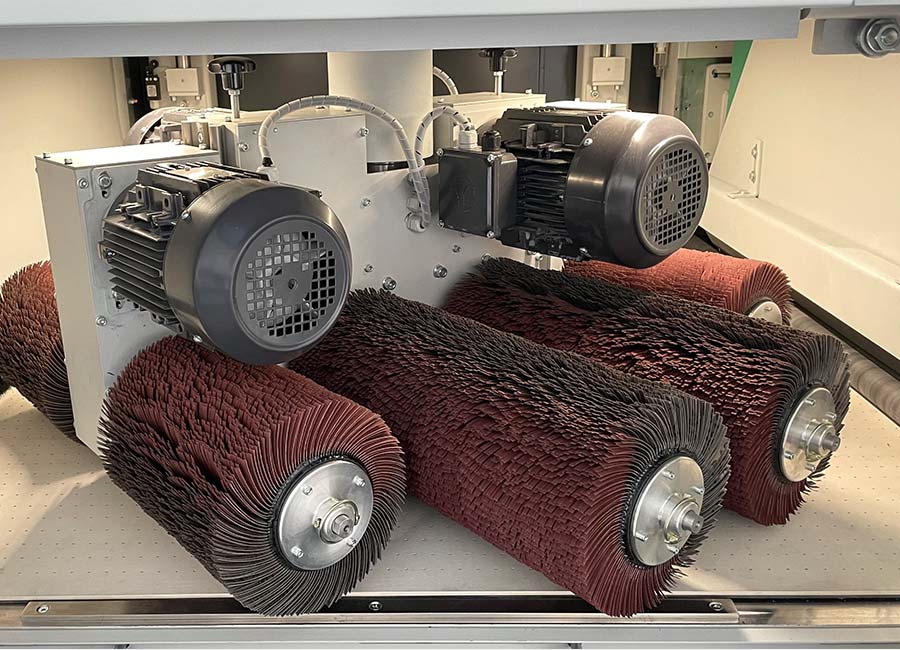

LOEWER R – Radna jedinica sa rotirajućom glavom

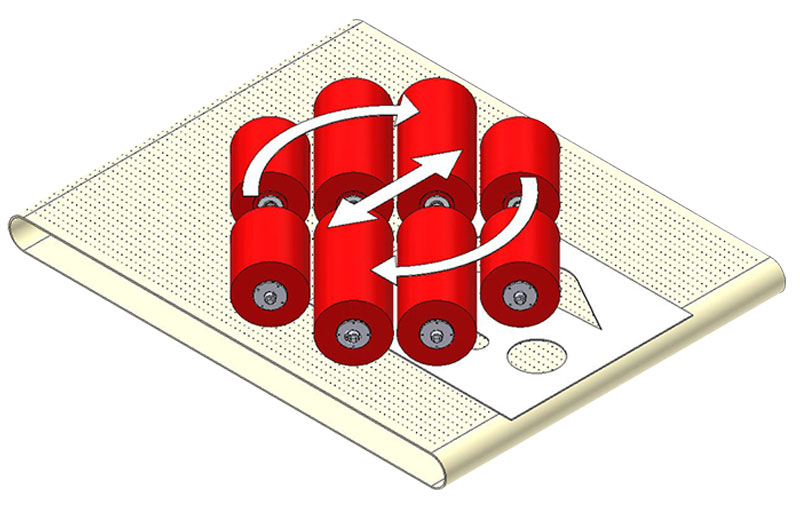

Rotirajuća glava s osam suprotno rotirajućih četki okreće se oko okomite osi dok oscilira po obratku. To rezultira vrlo ujednačenom obradom od 360° iz svih kutova i smjerova. Sada je omogućeno ravnomjerno zaokruživanje rubova do radijusa od 2 mm. Četiri vanjske četke mogu se zasebno podesiti po visini i broju okretaja u odnosu na četiri unutarnje četke, što ih čini idealnim za korištenje dvije različite vrste četki u isto vrijeme, tj. za zaobljenje rubova i uklanjanje oksidacije.

360° ravnomjerno zaobljenje rubova do radijusa 2 mm Ravnomjerno trošenje svih diskova Istovremeno korištenje dvije vrste četki
