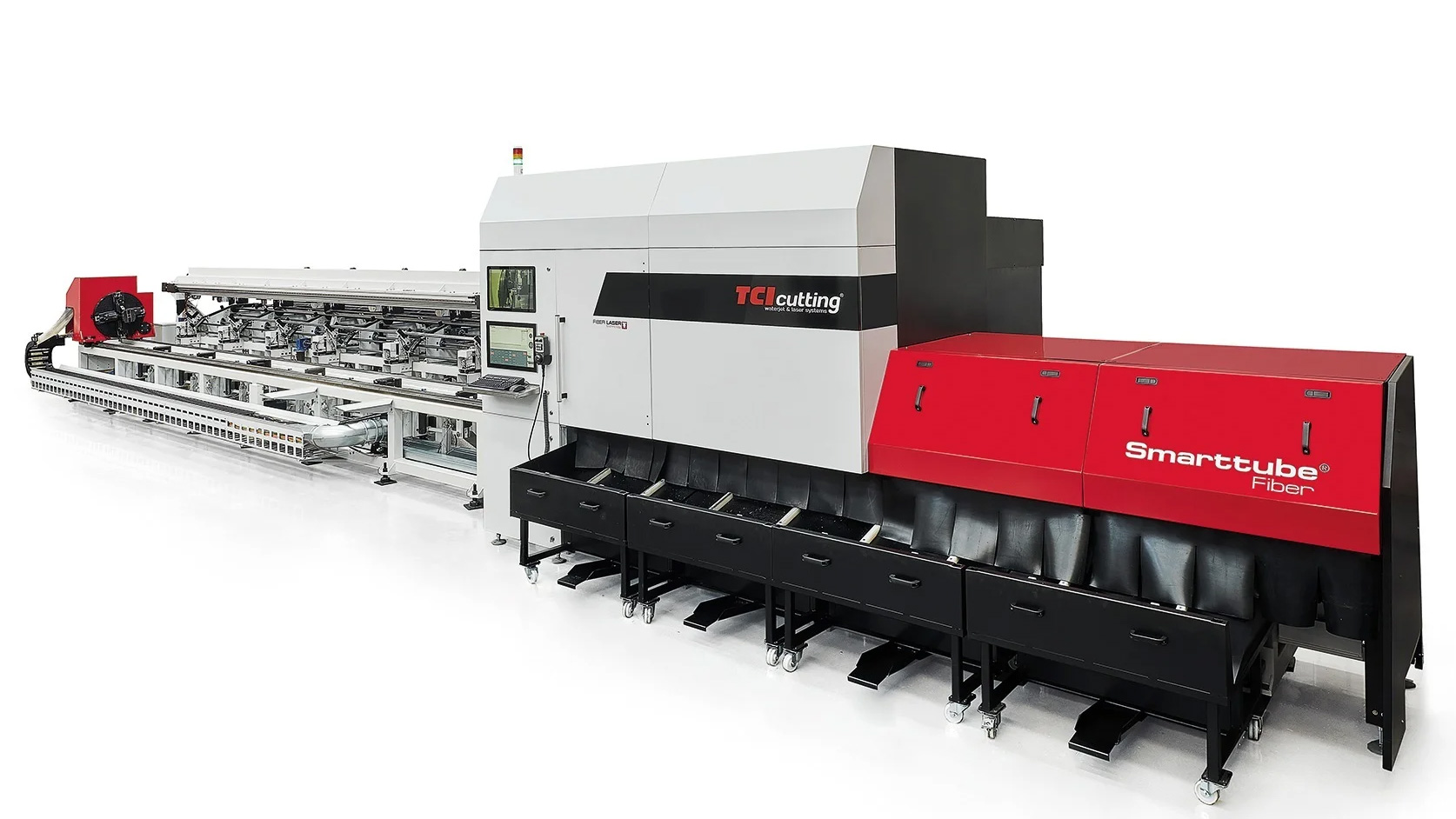

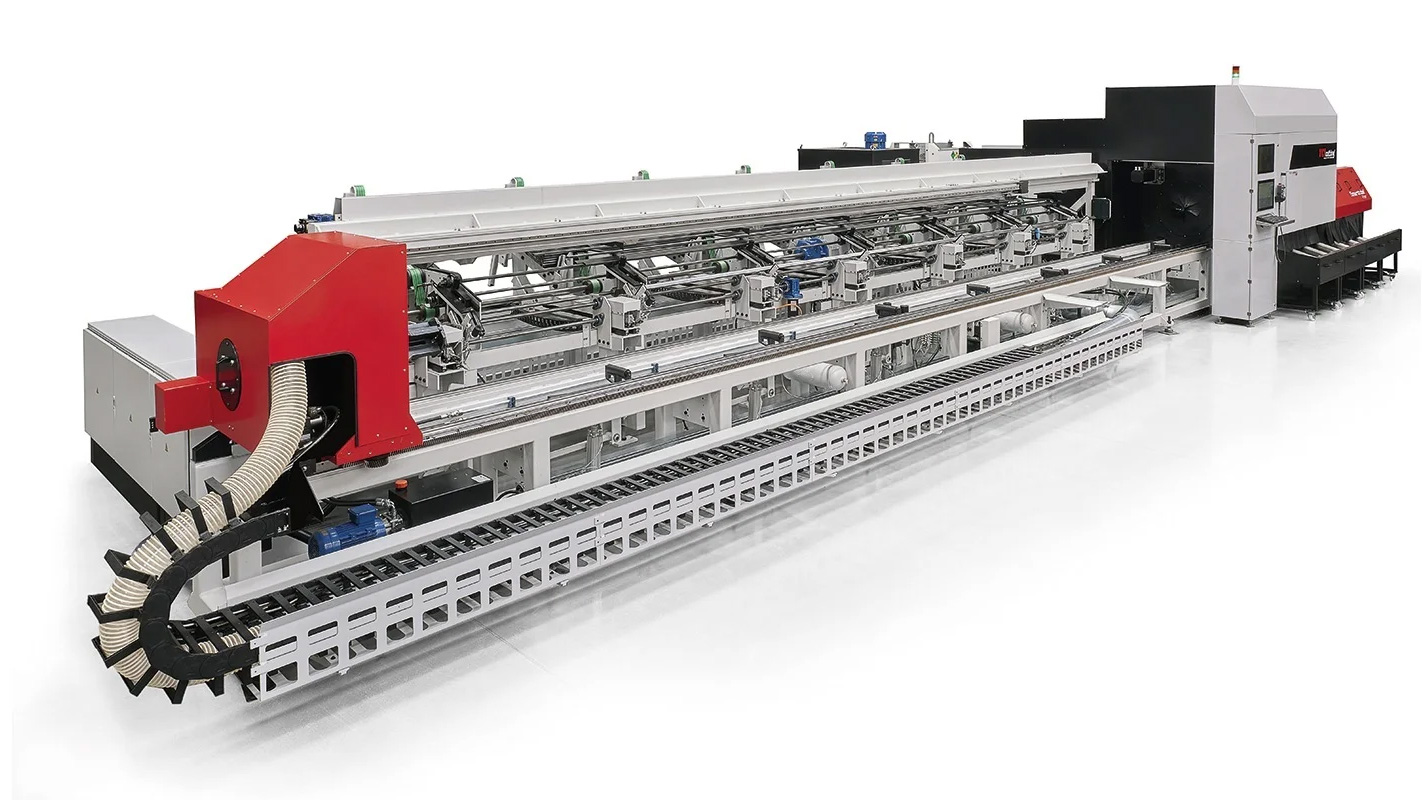

Smarttube Fiber stroj za lasersko rezanje

Rezanje cijevi i profila visokim performansama. Novi sustav za lasersko rezanje cijevi s 5-osnom glavom pogodan je za obradu cijevi od D20 mm do D200 mm, kao i za zatvorene ili otvorene profile.

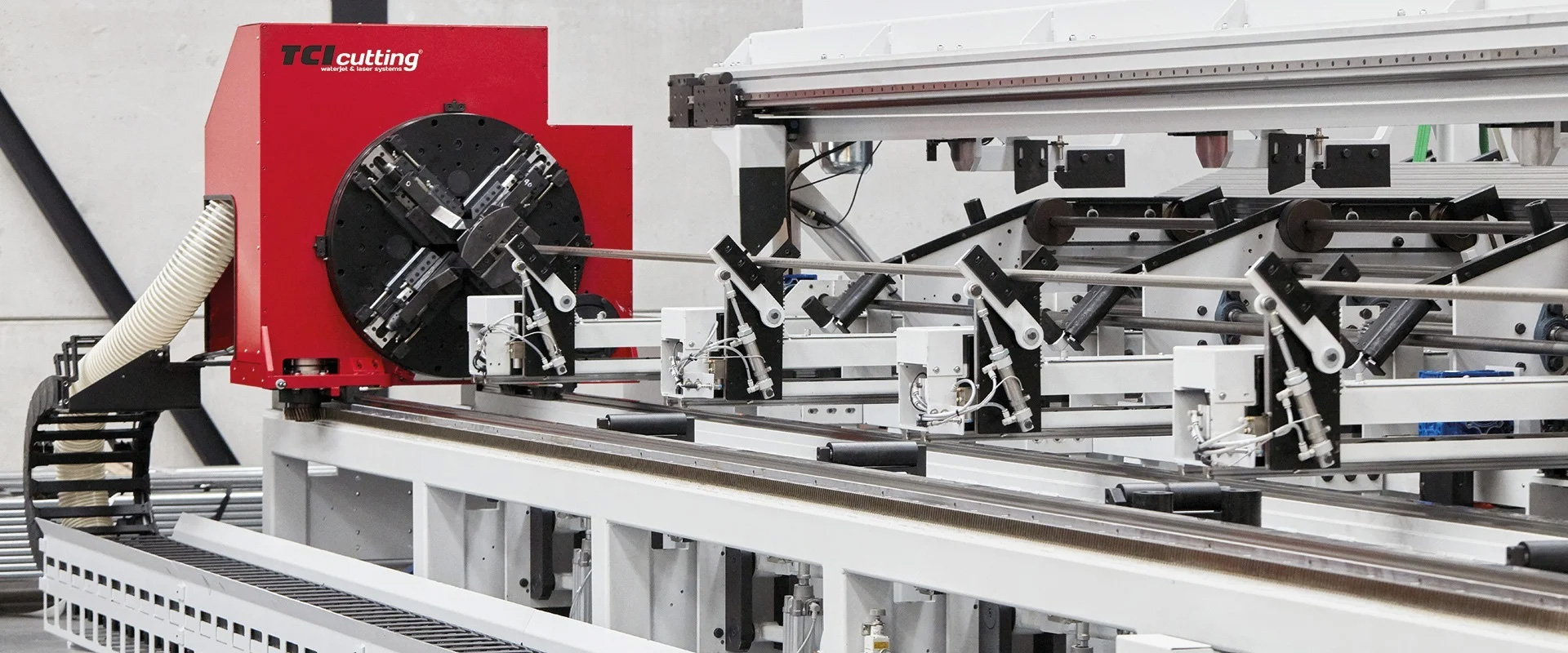

S nebrojenim kapacitetima i mogućnostima, ovaj stroj pokriva širok spektar profila, s ručnim i / ili poluautomatskim utovarima, do 6 metara (20 kg / m), a može izvršiti višestruki istovar kontroliran iz centralne numeričke kontrole, CNC.

Tehničke značajke Smarttube Fiber čine najsvestranijim i najfleksibilnijim strojem na tržištu, jer nudi cjelovito rješenje, s vrlo niskom potrošnjom energije i neusporedivom kvalitetom rezanja.

Karakteristike:

• Ubrzanje: 2,5 m/s2
• Maksimalna brzina simultanog pozicioniranja: 50 m / min
• Preciznost: ± 0,05 mm
• Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
• Izvrsna kvaliteta rezanja tankih i materijala srednje debljine
• IPG rezonator. Izlazna snaga od 0,7 kW do 4 kW

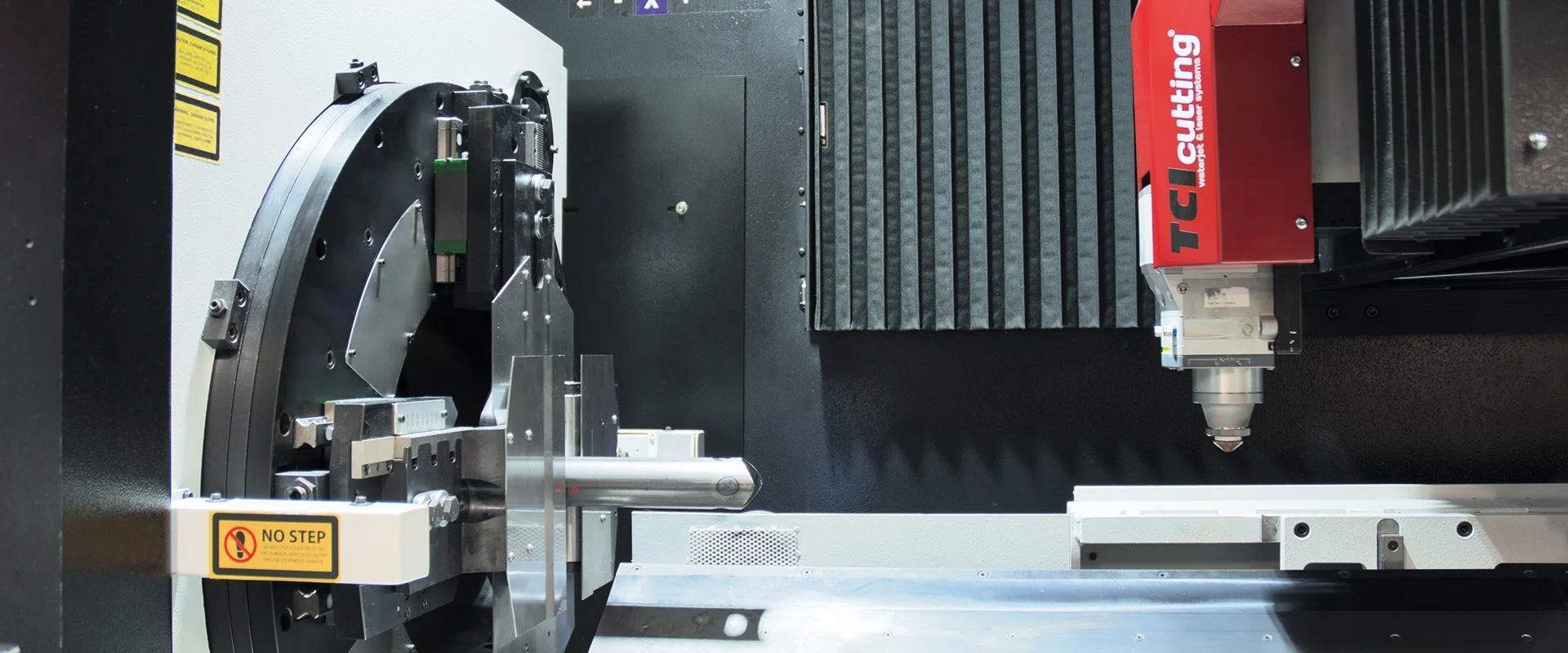

• 3-osna glava. Beskonačna rotacija i inklinacija od ± 135°
• Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
• Učinkovit sustav za promjenu od visokog do niskog tlaka plina
• Kapacitivni senzor, visokotlačna rezna glava
• Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
• Automatski izračun vremena i troškova za radne komade
• Mrežna veza putem vanjskog računala
• Sustav za odvođenje dima (opcionalno, osnovno ili zonsko)
• Referentni senzor s 3 točke (otkrivanje rotacije)

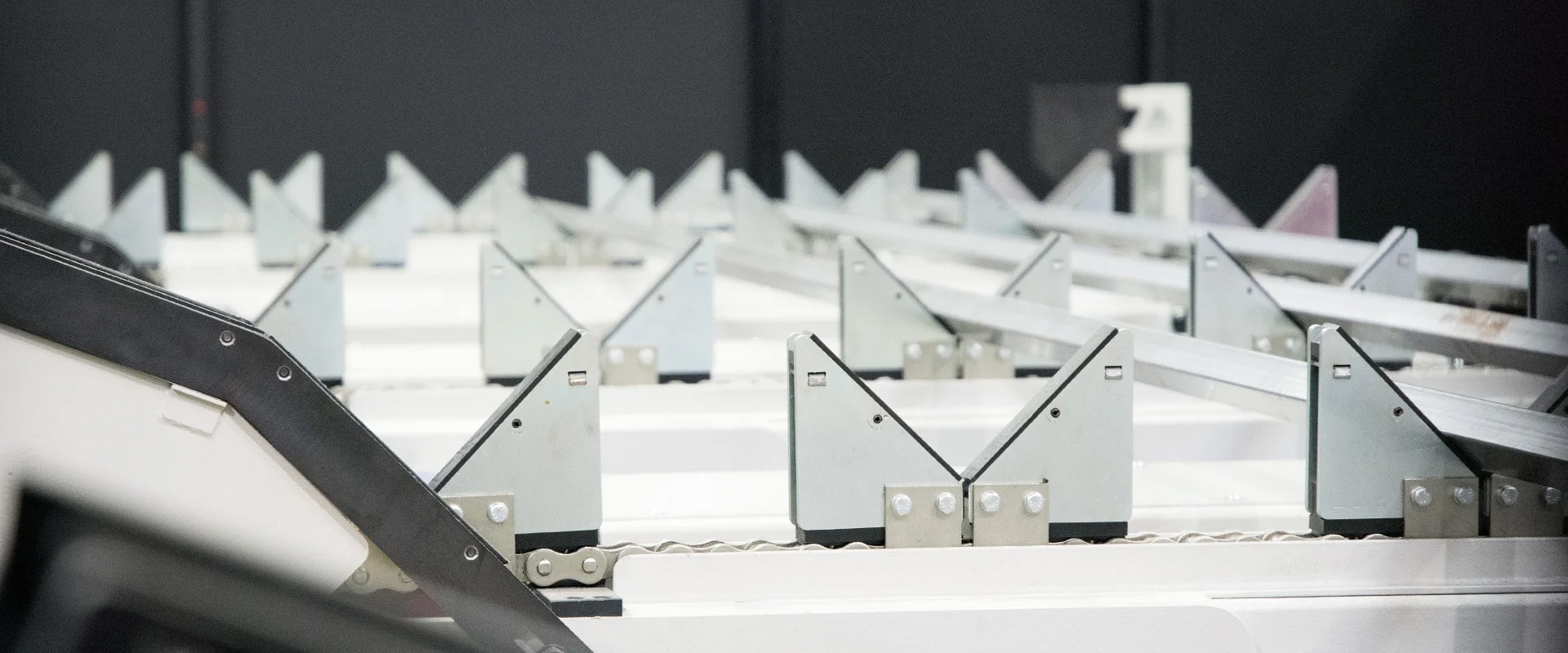

• Spremište radnih komada i ostataka od rezanja
• Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
• CNC Fanuc 31iLB
• Sustav hlađenja
• Automatska kontrola fokusa

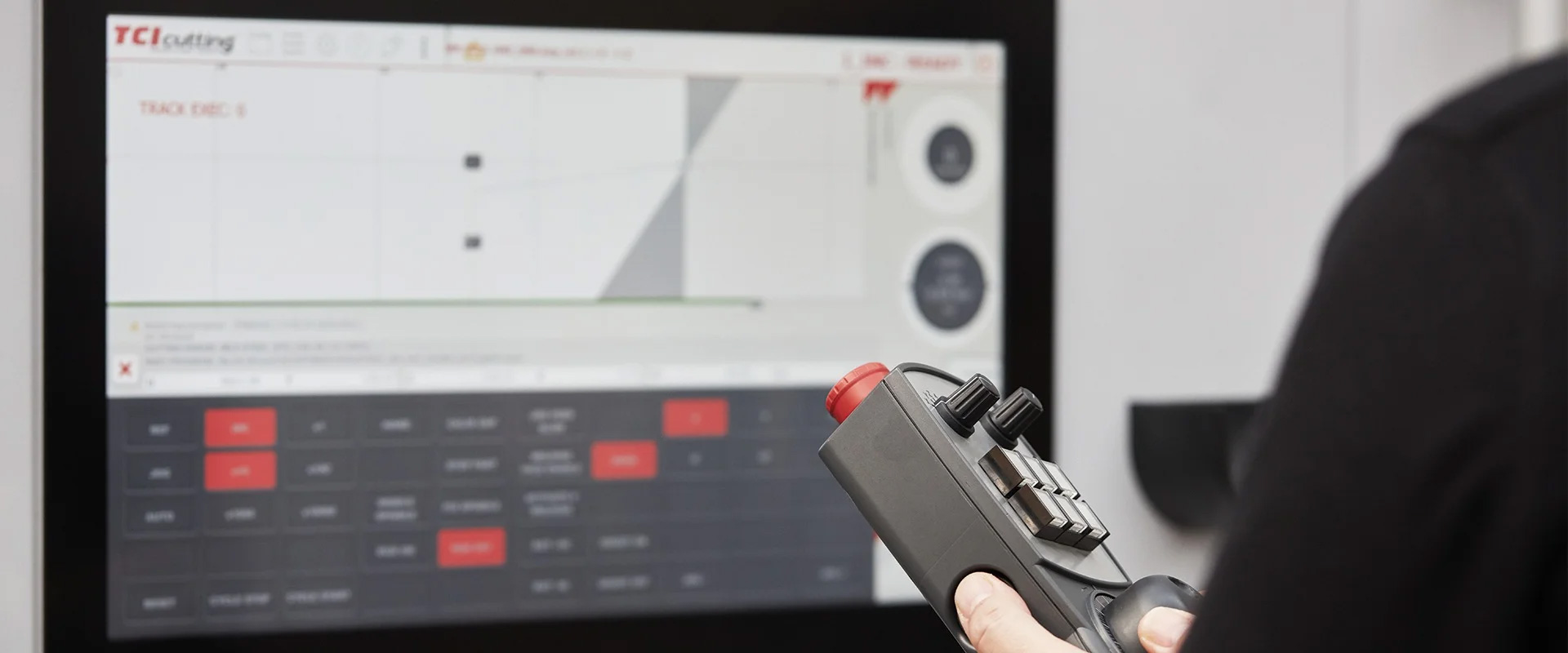

• Zaslon osjetljiv na dodir i daljinskim upravljanjem
• Ultra brza regulacija visine
• TCI Smart Touch 6.0
• TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)

Specifikacije:

Model	120	220
Maksimalna nosivost materijala	15 kg/m	20 kg/m
Broj glava	1 (2D)	1 (2D ili 3D)
Maksimalna simultana brzina pozicioniranja	50 m/min	50 m/min
Maksimalno ubrzanje	2,5 m/s2	2,5 m/s2
Tolerancija stroja	± 0.05 mm/m	± 0.05 mm/m
Preciznost ponavljanja	± 0.025 mm	± 0.025 mm
Izlazna snaga	1 kW - 2 kW	1 kW - 2 kW
Podržani oblici	Okrugle, kvadratne i pravokutne	Okrugle, kvadratne i pravokutne
Dimenzije cijevi	D20 do D120 mm	D20 do D120 mm
Maksimalna nosivost materijala u spremištu	80 Kg/m (D600 mm)m	100 Kg/m (D600 mm)
Spremište radnih komada i ostataka od rezanja	Opcionalo	Opcionalo

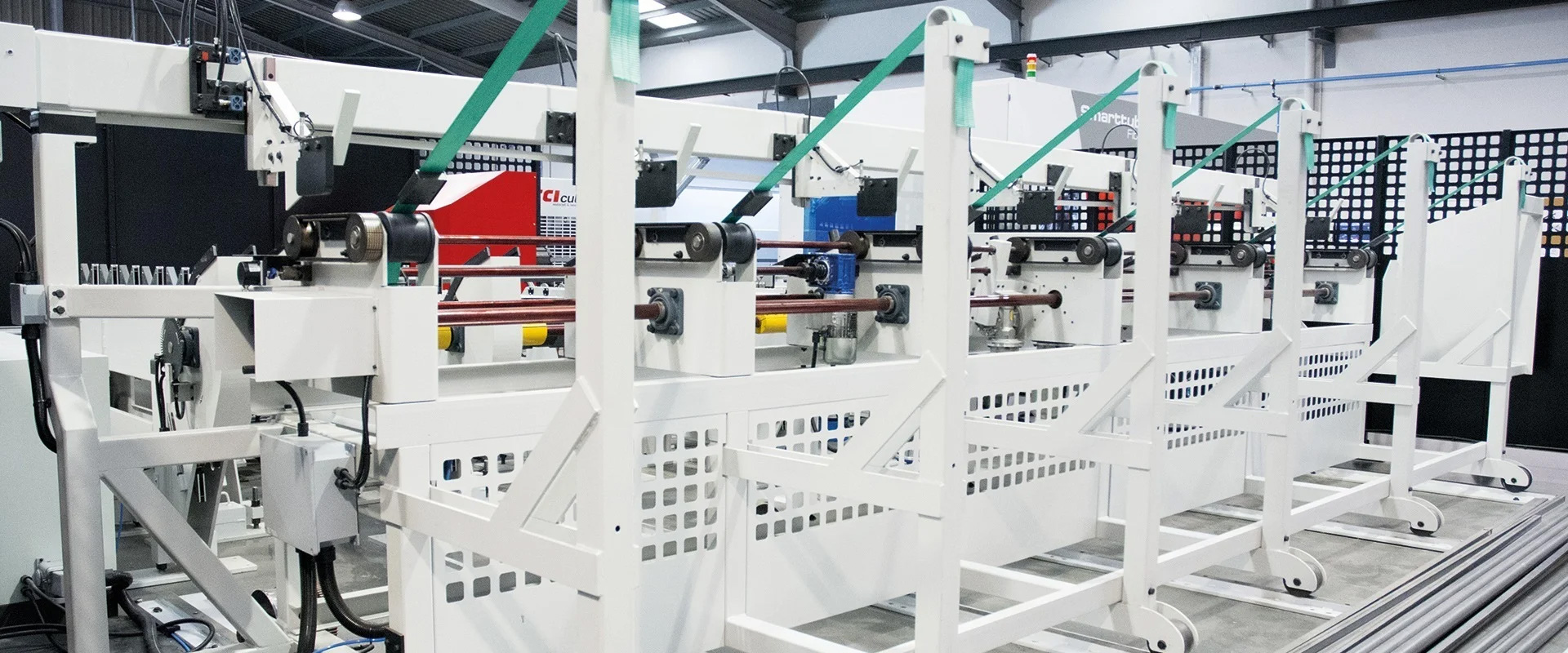

Istovar gotovih komada	Opcionalo	Opcionalo

Dimenzije:

Smarttube 6.000 Fiber	Izlazna snaga rezonatora IPG. 1.000 W - 4.000 W	6.000 mm x D220 mm
Smarttube 8.000 Fiber	Izlazna snaga rezonatora IPG. 1.000 W - 4.000 W	8.000 mm x D220 mm
Smarttube 12.000 Fiber	Izlazna snaga rezonatora IPG. 1.000 W - 4.000 W	12.000 mm x D220 mm
