Spaceline Fiber stroj za lasersko rezanje

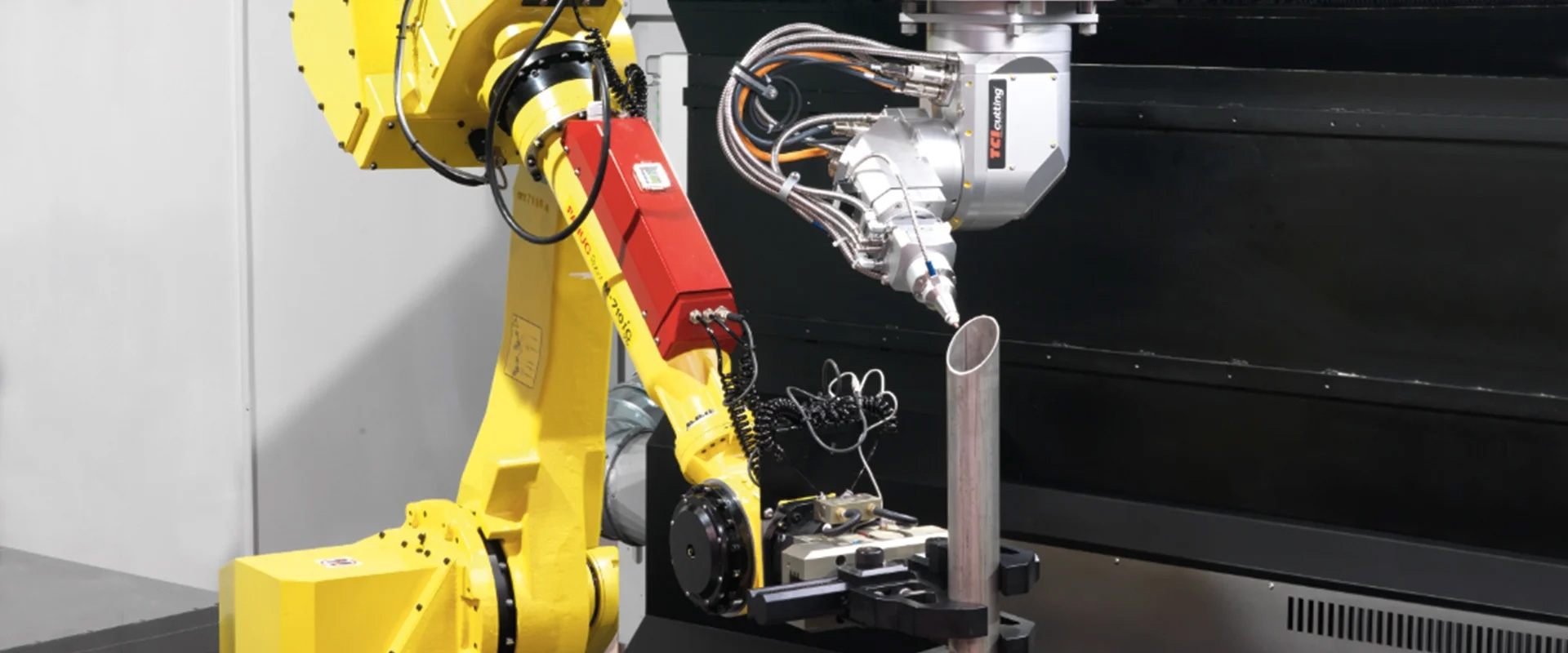

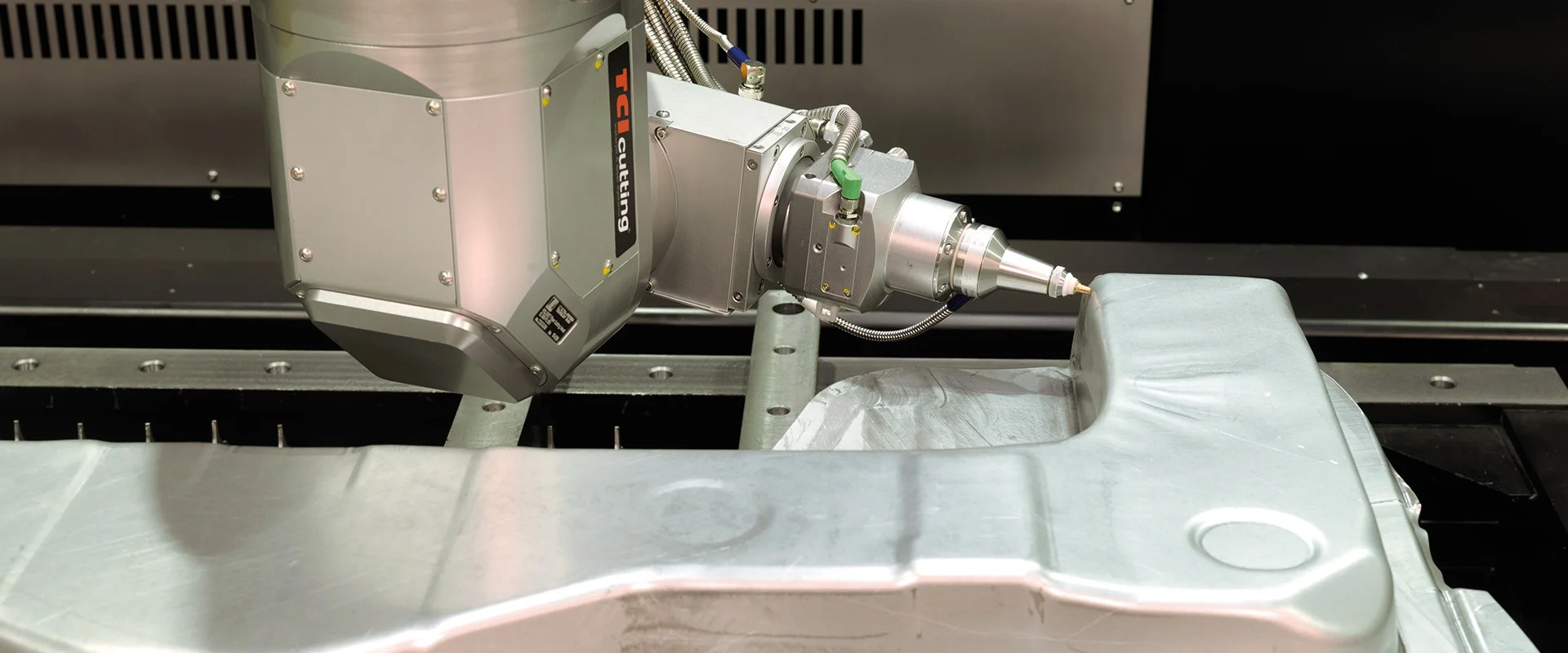

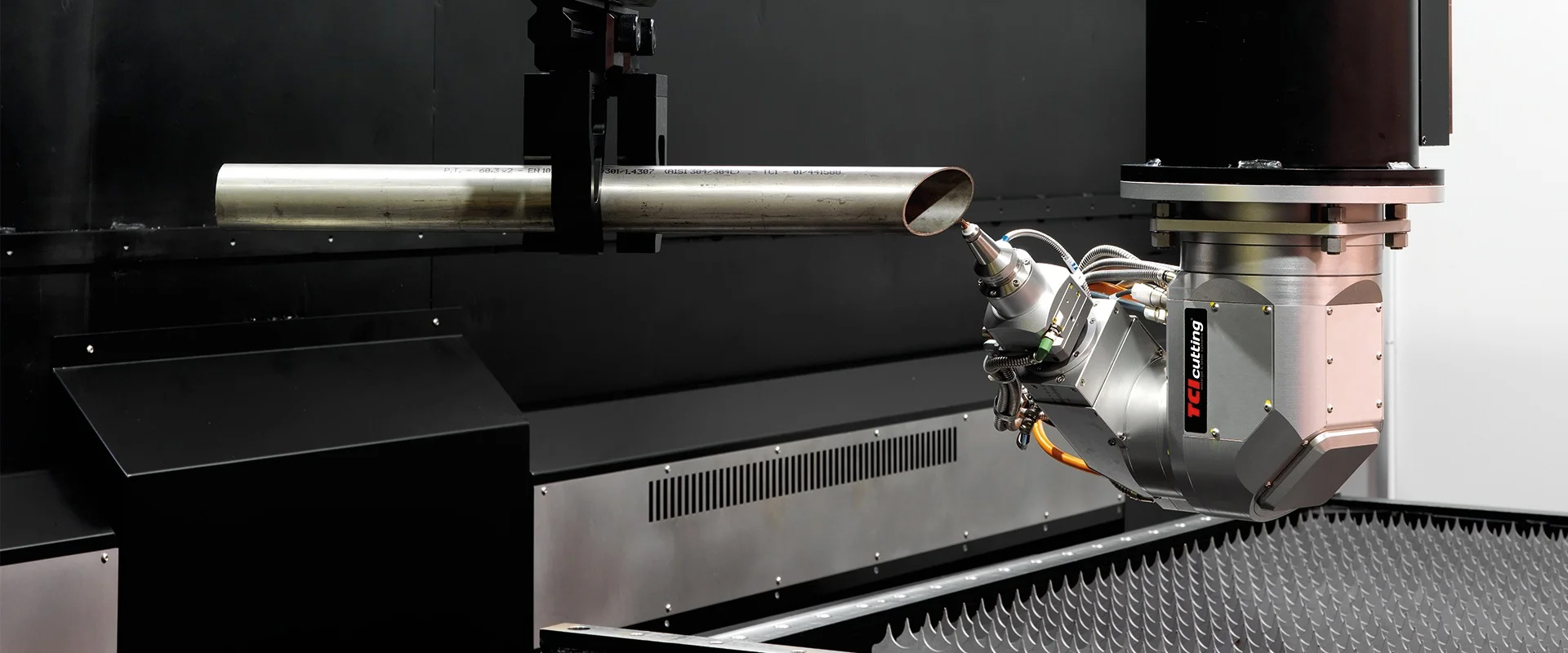

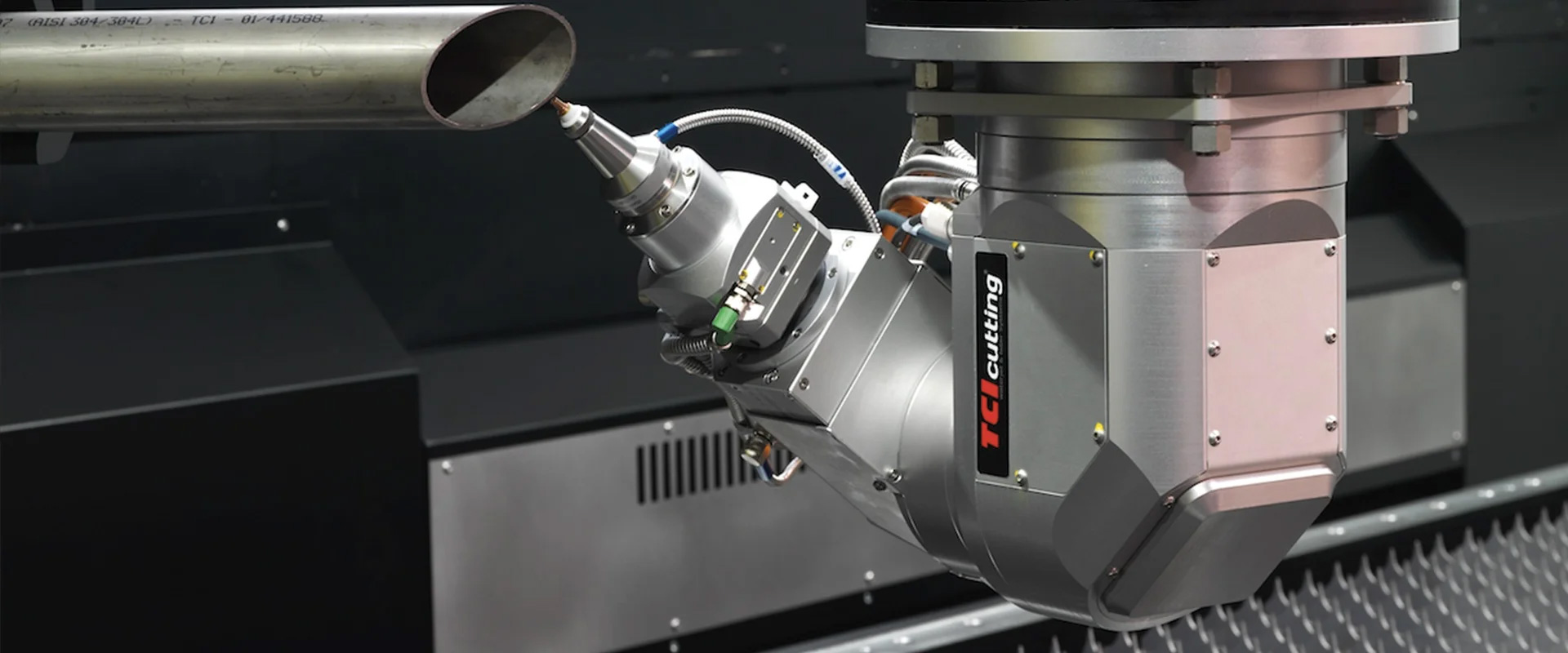

Serija Spaceline Fiber zahvaljujući 5-osnoj glavi otvara novi svijet mogućnosti 3D laserskog rezanja. Proizvodnja sa složenim rezovima postat će jednostavan zadatak zahvaljujući ovom potpuno robotiziranom sustavu. Moćna ruka u kojoj je smještena 3D glava za rezanje omogućuje stvaranje programa rezanja s više kutova za isti komad, kao i postizanje ubrzanja od 1G, snage od 1 do 3 kW (specijalno do 6 kW). Hod osi Z od 700 mm, s robotom i radnim stolom nudi neograničene mogućnosti rezanja.

Ovaj je sustav jedan od najkompletnijih i najinteligentnijih na tržištu. Njegova povezanost s digitalnim sustavima stvara neusporediv tijek proizvodnje uz minimalne troškove. Svestranost i nebrojene konfiguracije čine Spaceline strojem sposobnim prilagoditi se potrebama bilo kojeg sektora.

Karakteristike:

• Ubrzanje: 4,9 m/s2
• Maksimalna brzina simultanog pozicioniranja: 85 m / min
• Preciznost: ± 0,05 mm
• Energetska učinkovitost: Znatno smanjenje potrošnje električne energije
• Izvrsna kvaliteta rezanja tankih i materijala srednje debljine
• IPG rezonator. Izlazna snaga od 1 kW do 3 kW
• 3-osna glava. Beskonačna rotacija i inklinacija od ± 135°
• Potpuno zatvoreno radno područje stroja za maksimalnu sigurnost operatera
• Učinkovit sustav za promjenu od visokog do niskog tlaka plina
• Kapacitivni senzor, visokotlačna rezna glava
• Funkcija upravljanja izlaznom snagom za automatsko gniježđenje i obradu (uglovi, uvodnici)
• Automatski izračun vremena i troškova za radne komade
• Mrežna veza putem vanjskog računala
• Motorizirani stolovi (opcionalno)
• Sustav za odvođenje dima (opcionalno)
• Referentni senzor s 3 točke (otkrivanje rotacije)
• Senzor probijanja (opcionalno)
• Spremište radnih komada i ostataka od rezanja
• Dvostruka proporcionalna regulacija ventila za različite tlakove plina s posebnim sustavom za rezanje pod visokim pritiskom
• CNC Fanuc 30iLB
• Sustav hlađenja
• Automatsko čišćenje sapnica
• Automatska kontrola fokusa
• Zaslon osjetljiv na dodir i daljinskim upravljanjem
• Ultra brza regulacija visine
• TCI Smart Touch 6.0
• TCI sustav automatskog rezanja 3.2 (lista pozicija rezanja)

Specifikacije:

Model	Spaceline 1540 Fiber
Maksimalna nosivost materijala	600 kg
Broj glava	1 (5 osi)
Maksimalna simultana brzina pozicioniranja	85 m/min
Maksimalno ubrzanje	4,9 m/s2
Tolerancija stroja	± 0.05 mm/m
Preciznost ponavljanja	± 0.025 mm
Izlazna snaga	1.000 W - 3.000 W
Hod osi (X, Y, Z)	1.550 x 4.050 x 700 mm
Namjenska GAP os (W)	Uključeno
Pogon stolova za utovar	Uključeno
Pogonski dijelovi sa robotom	Opcionalo

Dimenzije:

Spaceline 1540 Fiber

Izlazna snaga rezonatora IPG. 1.000 W - 3.000 W

1.550x4.050x700 mm
